Если мы будем представлять себе атомы в виде твердых сфер, подобных шарообразным опорам, мы сможем вообразить слой этих атомов, лежащих близко друг к другу, в котором каждая сфера окружена шестью соседями (максимально возможным числом для одинаковых сфер). Новый слой можно образовать, кладя атом в каждое из углублений первого слоя (рис. 6.6). Третий слой можно сформировать любым из следующих двух способов. В первом мы кладем атомы в углубления, лежащие над положениями атомов в первом слое; во втором мы кладем их в углубления, которые лежат над местами соприкосновения атомов первого слоя. Если мы обозначим слои буквами A, B, C…, то первое расположение будет выглядеть как ABABAB, а второе как ABCABC…. Если вы внимательно рассмотрите первую конфигурацию сфер, вы сможете обнаружить гексагональную систему, гексагональную элементарную ячейку. Во второй конфигурации вы сможете обнаружить кубическую систему (ее немного труднее обнаружить, поскольку кубы отклоняются от плоскостей). Эти два вида упаковки атомов дают кристаллы с разными симметриями. Среди металлов, образующих гексагональные элементарные ячейки, содержатся кобальт, магний и цинк. Металлы, образующие кубические элементарные ячейки, включают серебро, медь и железо.

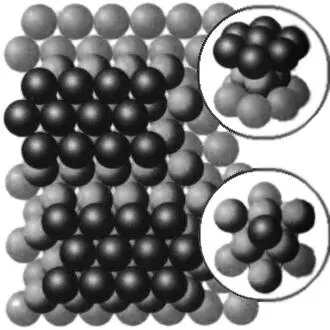

Рис. 6.6.Две регулярные структуры, которые можно построить, укладывая вместе твердые сферы (представляющие атомы) насколько возможно плотно. На нижнем уровне (светло-серый) каждая сфера находится в контакте с шестью соседями. Обозначим этот уровень буквой A. На среднем уровне (серый) сферы лежат в углублениях первого уровня. Обозначим этот уровень буквой B. Если сферы следующего слоя (темно-серый) лежат в углублениях второго слоя, которые находятся прямо над сферами первого слоя, образуя структуру ABA, то мы получаем гексагональную систему (в верхней части). Если сферы лежат в углублениях, которые не находятся непосредственно над сферами слоя A, то мы получаем конфигурацию ABC, имеющую кубическую симметрию.

Симметрия элементарных ячеек влияет на механические, оптические и электрические свойства твердых тел. Например, жесткость металла зависит от наличия в нем плоскостей скольжения , которые представляют собой плоскости атомов, которые под действием напряжения, скажем, удара молотком, могут проскальзывать друг относительно друга. Если изучить внимательно слои атомов на рис. 6.6 или элементарные ячейки, то выяснится, что гексагональная структура имеет только одно семейство плоскостей скольжения (они лежат параллельно плоскостям, показанным на иллюстрации), в то время как кубическая структура имеет восемь семейств различно ориентированных плоскостей скольжения. В результате металлы с гексагональной структурой (например, цинк) являются хрупкими, а металлы с кубической структурой (например, медь и железо) являются пластичными — их можно относительно легко сгибать, прокатывать, протягивать и ковать из них различные формы. Электроиндустрия зависит от тягучести меди, а транспортная и строительная индустрии зависят от пластичности железа.

Как мы видели в других контекстах, бывает всегда забавно, а иногда и полезно, расширять наше воображение до более высоких размерностей. Это расширение иногда существенно важно, как в случае, когда мы рассматриваем четыре измерения пространства-времени. Тогда возникает вопрос, сколько узоров может быть обнаружено в пространствах более высоких размерностей. Математики исследовали этот вопрос. В четырехмерном пространстве существуют «всего» 4783 пространственные группы, поэтому пятимерные существа (которым нужны четырехмерные обои для украшения своих гиперкубических комнат) найдут гораздо более широкое разнообразие узоров в своих обойных гипермаркетах, чем мы, существа трехмерные.

Не все симметрии очевидны, и именно поэтому я хочу подтолкнуть вас к тому, чтобы вы приобрели способность оценивать красоту более высоких абстракций. С этого момента наше обсуждение неизбежно становится более абстрактным, а понятия более трудно представимыми визуально; но мы будем пускать в обращение эти замысловатые трудности постепенно и с осторожностью, и вы с удовольствием обнаружите, что все можете понять. Здесь мы увидим, что симметрия больше не является наглядной, но зато становится могущественной, ибо она является источником законов. Симметрия ведет.
