Сергей Тимофеев - 3ds Max 2012

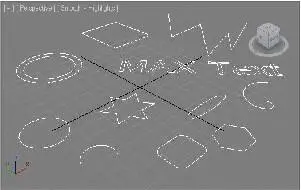

Рис. 3.1. Группа инструментов Рис. 3.2. Сплайны разных форм создания сплайнов

П РИМЕЧАНИЕ

Обязательно потренируйтесь в создании сплайна Line(Линия), т. к. именно он исполь-зуется при создании большинства разных объектов. Главное — научитесь рисовать ломаные и округлые линии. Нам сейчас будут нужны исключительно ломаные линии. Даже в тех случаях, когда понадобятся округлые, мы все равно будем рисовать лома-

ные, а затем сглаживать их форму определенным образом. Поэтому привыкайте ри-совать всегда ломаные линии.

 Circle (Окружность) — линия в форме окружности, создается в одно действие, как, например, стандартный примитив Sphere (Сфера). Вам необходимо лишь задать радиус окружности во время ее создания.

 Arc (Дуга) — дугообразная линия. Сначала вы создаете отрезок, затем выгибае-те его в дугу.

 NGon (Многоугольник) — линия в форме многоугольника. Количество углов и радиус задаются при помощи параметров во втором разделе командной панели.

 Text (Текст) — линия в форме любого текста. Создается в одно действие, поме-щая в сцену надпись "MAX Text". В дальнейшем надпись можно изменить, а также изменить шрифт, размер, наклон и прочие характеристики при помощи параметров объекта (рис. 3.3).

 Section (Секция) — инструмент создания сплайна на основе сечения любого геометрического объекта. Порядок работы с данным инструментом мы рассмот-рим подробно далее.

 Rectangle (Прямоугольник) — линия в форме прямоугольника. Создается в одно действие — посредством задания диагонали прямоугольника. При помощи па-раметра Corner Radius (Радиус при углах) можно сглаживать его углы, создавая округлые формы (рис. 3.4).

Рис. 3.4. Сплайны Rectangle

Рис. 3.3. Параметры сплайна Textс разными значениями параметра Corner Radius Ellipse (Эллипс) — инструмент создания овальных линий любых размеров. Ова-

лы рисуются в одно действие путем создания их диагонали.  Donut (Пончик) — свое название данный сплайн получил за то, что похож на

горизонтальное сечение пончика. Сплайн представляет собой двойную окру ж-ность, рисуется также в два действия. Обе окружности являются единым объ-ектом.

 Star (Звезда) — линия в форме звезды. Радиусы, количество лучей и искажения могут быть настроены при помощи параметров.

 Helix (Спираль) — спиралевидная форма линии. Рисуется в три действия: сна-чала задаем радиус спирали, далее — высоту, затем заостряем или затупляем ее форму.

Сплайны, по стандартным настройкам, не являются визуализируемыми объектами. Это означает, что если вы сейчас выполните быструю визуализацию сцены ( Render production , клавиши +), то кадр окажется пустым. Дело в том, что сплайны — это лишь вспомогательные объекты, которые не являются моделями. Они нужны лишь для описания формы создаваемых моделей. Хотя в некоторых случаях могут визуализироваться самостоятельно.

П РИМЕЧАНИЕ

В последующей работе мы постоянно будем сталкиваться со сплайнами. Обязательно потренируйтесь в их создании и преобразовании. Необходимо будет помнить: во -первых, где именно находятся сплайны (раздел Create | Shapes(Создать | Формы)), во - вторых, формы каждого сплайна и, в - третьих, примерный набор параметров, т. к. параметры позволяют преобразить сплайны до неузнаваемости, совершенно изме-нить их форму.

Итак, мы рассмотрели основной набор сплайнов, которые позволят чертить формы будущих помещений.

Улучшенные сплайны

Раскройте свиток типов сплайнов и выберите в нем пункт Extended Splines (Улуч-шенные сплайны) — рис. 3.5.

Появится список инструментов создания улучшенных сплайнов. Улучшенные сплайны отличаются от стандартных более сложной формой. Рассмотрим данные сплайны.

 WRectangle (Walled Rectangle, Прямоугольник для стен) — данный сплайн представляет собой двойной прямоугольник, который может быть использован как сечение при создании стен прямоугольного помещения. Рисуется он в два действия: сначала форма первого прямоугольника, затем второго.
