 Hidden Line (Скрытая линия) — режим, при котором модели отображаются в качестве темных сегментационных сеток, причем не полностью, а лишь видимая их часть. На рис. 1.57 заметно, что видимы лишь те сегментные линии, которые обращены непосредственно к зрителю.

Рис. 1.56. Меню с вариантами способов Рис. 1.57. Способ отображения объектов в окнах проекций отображения Hidden Line

Wireframe

 (Каркас) — стандартный режим ортографических окон проекций. Характерен тем, что любая модель отображается как сегментационная сетка, что позволяет удобно работать с ней. От предыдущего режима отличается тем, что одновременно видны все сегментные линии объектов, даже те, которые распо-ложены позади обращенных к зрителю, т. е. сетка прозрачна. Данный режим ха-рактерен для ортографических окон, потому что позволяет удобно оперировать составными объектами сетки. Во время моделирования мы не раз будем выпол-нять подобные операции.

 Flat (Плоский) — режим, при котором отображаются лишь плоские проекции объектов. Например, если мы создадим сферу, то отображен будет лишь пло-ский круг, если создадим тор, то отобразится его проекция в форме кольца (рис. 1.58). Данный режим чаще применяется в ортографических окнах проек-ций и служит для передачи габаритных размеров объектов.

Рис. 1.58. Режим отображения Flat

 Edged Faces (Выделенные ребра) — это не самостоятельный режим, а добавоч-ный. Он позволяет выделять ребра моделей, отображает сегментационную сет-ку. Его можно добавить не к любому режиму. Например, добавив его к режиму Smooth + Highlights (Сглаженный + Подсвеченный), вы одновременно полу -

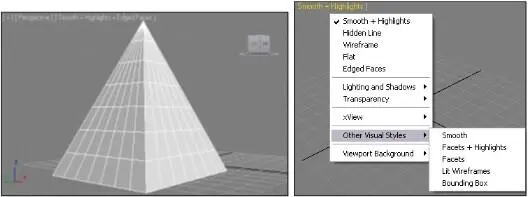

Рис. 1.59. В режиме Edged Facesотображается объект Рис. 1.60. Список остальных режимов и его сегментационная сетка отображения объектов

чите отображение полноценной модели, а также ее сегментационной сетки (рис. 1.59).

Остальные режимы отображения используются реже и находятся в пункте Other Visual Styles (Другие стили отображения) — рис. 1.60.  Smooth (Сглаженный) — режим отображения полноценной модели, но без бли-

ков подцветки. Этот режим менее требователен к ресурсам компьютера, чем ре-жим Smooth + Highlights (Сглаженный + Подсвеченный). Его можно применять при просмотре сложных сцен с целью оптимизации отображения сцены ( сложная сцена — это такая сцена, которая содержит большое количество высо-

кополигональных моделей; обычно движение таких сцен в окнах проекций ос-ложнено).

 Facets + Highlights (Граненый + Подсвеченный) — модели отображаются гра-неными, без сглаживания и с подсветкой. Применяется в тех случаях, когда под-светка важнее сглаженности моделей.

 Facets (Граненый) — режим отображения объектов без сглаживания и подсветки. Самый экономный из тех режимов, которые позволяют отображать модели пол - ностью.

 Lit Wireframes (Подсвеченный каркас) — отображаются сегментационные сет-ки моделей, плюс блики и тени на их поверхности (рис. 1.61).

 Bounding Box (Габаритный контейнер) — любая модель отображается лишь в качестве габаритного контейнера, имеющего форму параллелепипеда. Размеры контейнера зависят от размеров модели. Применяется такой режим при необхо-димости экономии ресурсов компьютера, когда основные этапы работы над сце-ной уже позади и осталось лишь выставить ракурс и запустить визуализацию. В этом режиме можно лишь узнать, где расположена та или иная модель и какие у нее примерные габаритные размеры. Информация же о внешнем виде модели, о текстуре на ней недоступна.

Итак, множество режимов отображения сцены в окнах проекций позволяет подоб-рать наиболее подходящий режим для конкретной ситуации. Как определить, какой режим подходящий? В большинстве случаев подходящим считается стандартный режим, когда в ортографических окнах отображаются каркасы ( Wireframes ), а в окне Perspective (Перспектива) — полноценная модель ( Smooth + Highlights (Сглаженный + Подсвеченный)). Когда мы будем практиковать полигональное мо-делирование, лучше всего будет в окне Perspective (Перспектива) добавить режим Edged Faces (Выделенные ребра) к стандартному либо включить режим Hidden Line (Скрытая линия). При этом работать с подобъектами будет удобнее — они станут видны.
