Карта Dent (Шероховатость) также хороша для применения в отношении каналов диффузного цвета, прозрачности и рельефа (рис. 5.48).

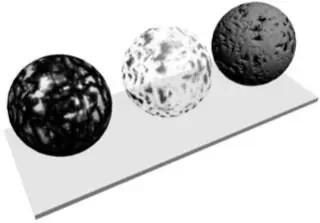

Рис. 5.48. Карта Dent, примененная в отношении разных известных нам каналов Marble (Мрамор)

Карта Marble (Мрамор) позволяет имитировать фактуру мраморной поверхности. Суть действия карты заключается в создании изображения с узором, похожим на мрамор.

1. Создайте в сцене примитив Box (Куб).

2. В окне редактора материалов выделите пустой слот, раскройте свиток Maps (Карты) и в качестве карты диффузного цвета выберите вариант Marble (Мрамор).

3. Примените материал к кубу в сцене. При визуализации внешний вид материала пока еще мало похож на мраморную поверхность (рис. 5.49).

4. Настройка внешнего вида карты происходит при помощи параметров свитка Marble Parameters (Параметры мрамора) — рис. 5.50. Здесь перед нами следующие параметры:

 Size (Размер) отвечает за размеры узора. Чем выше значение данного пара-метра, тем крупнее будет фактура мрамора (рис. 5.51);

Рис. 5.49. Ненастроенная карта MarbleРис. 5.50. Свиток Marble Parameters

 Vein width (Ширина жилы) — данный параметр отвечает за ширину жил в фактуре мрамора. При значении, равном 0, жилы отсутствуют полностью. Во всех остальных случаях они есть, и можно настраивать их ширину ( рис. 5.52);

 Color #1 (Цвет 1) и Color #2 (Цвет 2) — здесь можно задать цвета, форми-рующие узор мрамора. Как правило, это светлый и темновато - желтый оттен -

Рис. 5.51. Карта Marbleс разными значениями параметра Size

Рис. 5.52. Разные значения параметра Vein width

ки. Разумеется, цвета можно задавать любые. В таком случае, останется лишь фактура мрамора, но внешне мы получим уже совсем другую карту.

При использовании данной карты в отношении канала Bump (Рельеф) получается рельеф по форме мраморной фактуры (рис. 5.53). При использовании ее в отношении канала Opacity (Непрозрачность) получается аналогичная непрозрачность материала .

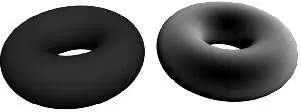

Рис. 5.53. Карта Marble, Рис. 5.54. Кольцо с монотонным материалом примененная в отношении и с материалом на основе карты Falloff

канала Bump

Falloff (Спад)

Карта Falloff (Спад) позволяет создавать градиентные переливы на поверхности объекта, причем положение и переход цветов зависят от формы самого объекта и ракурса ее обзора. Данная карта широко применяется при текстурировании округ-лых моделей и при создании полупрозрачных объектов. Рассмотрим случаи ее применения на некоторых примерах.

1. Создайте в сцене любой объект округлой формы, например Torus (Тор). Толщи-ну кольца сделайте не очень маленькой, чтобы кольцо было толстым и ши - роким.

2. Откройте окно редактора материалов. Выберите любой пустой слот, в свитке Maps (Карты) и в качестве карты диффузного цвета выберите вариант Falloff (Спад).

3. Сразу наложите текстуру на объект в сцене и выполните визуализацию. В кадре отображается кольцо со светотеневыми переходами, а не однородно темное кольцо (рис. 5.54).

4. Настройка внешнего вида данной карты происходит при помощи параметров и опций свитков Falloff Parameters (Параметры спада) и Mix Curve (Кривая смешивания) .

5. Сначала рассмотрим параметры свитка Falloff Parameters (Параметры спада) — рис. 5.55.

Рис. 5.55. Свиток Falloff Parameters

 В начале свитка расположены два прямоугольника с цветами. При помощи данных прямоугольников можно задать смешиваемые цвета. Комбинируйте здесь разные цвета и выполняйте визуализацию. В результате кольцо с дан-ной текстурой будет переливаться разными цветами.
