Сергей Тимофеев - 3ds Max 2012

1. Выделите созданную в сцене сферу (или создайте новую), перейдите к ее пара-метрам и задайте максимально высокую сегментацию — 200. Это необходимо для того, чтобы наиболее четко отразить действие канала.

2. Переведите тип созданной сферы в Editable Poly (Редактируемый поли) при по-мощи квадрупольного меню.

3. Откройте окно редактора материалов, выделите любой пустой слот, раскройте свиток каналов и в качестве карты канала Displacement (Смещение) примените изображение из файла Pol osi.jpg.

4. Наложите данный материал на сферу в сцене. В окнах проекций результат действия канала не отображается. Выполните визуализацию. Ско-рее всего, визуализация сейчас займет гораздо больше времени, чем обычно. В результате у вас получится изображение сферы с рельеф-ными полосами (рис. 5.34). Создается полное впечатление того, что сетка объекта действи-тельно деформирована.

Таким образом, правильное использование данного Рис. 5.34. Результат действияканала позволит существенно сэкономить время на канала Displacement моделировании в отдельных ситуациях.

На рис. 5.35 показан результат визуализации модели куба (слева) с примененным к ней изображением (справа) в качестве карты канала Displacement (Смещение).

Рис. 5.35. Объект воздействия и карта канала DisplacementПроцедурные карты

Мы рассматривали порядок использования некоторых каналов с помощью лишь одной карты — Bitmap (Растровое изображение). Она позволяла наиболее нагляд-но передать суть действия каналов. Смысл использования такой карты заключался в том, что в качестве изображения того или иного канала можно было использовать заранее созданную картинку.

Сейчас рассмотрим еще некоторые карты из большого списка возможных карт. Эти карты называются процедурные . Каждая из них способна передать изображение конкретного вида. Внешний вид изображения настраивается при помощи специ-альных параметров. Рассматриваемые процедурные карты могут быть применены в отношении любого из рассмотренных нами каналов. Cellular (Клеточный)

Cellular (Клеточный) — процедурная карта, позволяющая передавать зернистые клеточные изображения. Изучим порядок ее использования на конкретном примере.

1. Очистите сцену: File | Reset (Файл | Сброс). Создайте любой стандартный при-митив. Он понадобится в качестве объекта применения создаваемой карты.

2. Откройте окно редактора материалов, выделите любой пустой слот, раскройте свиток Maps (Карты) и нажмите кнопку None (Ничего) справа от надписи Diffuse Color (Диффузный цвет).

3. Появится список карт, которые можно применить в отношении данного канала. Дважды щелкните здесь по пункту Cellular (Клеточный) — рис. 5.36.

4. Сфера в слоте становится зернистой, а в нижней части окна появляются три свитка с параметрами данной процедурной карты: Coordinates (Координаты), Cellular Parameters (Параметры зернистости) и Output (Вывод).

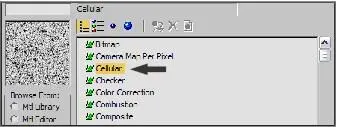

Рис. 5.36. Пункт выбора процедурной карты Cellular

5. Наложите получившийся материал на созданный в шаге 1 примитив. Включите режим отображения материала в окнах проекций ( Show Standard Map in Viewport (Отображать стандартную карту в окне проекций)). На визуализации объект с ненастроенной картой Cellular (Клеточный) выглядит так, как показано на рис. 5.37.

6. Общий внешний вид карты настраивается при помощи параметров свитка Cellular Parameters (Параметры зернистости) — рис. 5.38. Здесь перед нами четыре группы параметров: Cell Color (Цвет зерна), Division Colors (Цвета делений), Cell Characteristics (Характеристики зерна) и Thresholds (Пороги). Рассмотрим наиболее употребляемые параметры данных групп.

 Cell Color (Цвет зерна) позволяет настроить общий оттенок изображения, его основной цвет. Например, если мы создаем зернистый материал для покры-тия стен в помещении, то можно задать здесь любой цвет, который будет ос-новным цветом стен.

 Division Colors (Цвета делений) — здесь необходимо задать два цвета, за счет перепада которых образуются пятна на поверхности материала. Как пра-вило, цвета здесь являются производными от основного цвета — Cell Color (Цвет зерна).
