Рис. 3.39. Трехмерная модель здания после добавления всех дверей

Вполне закономерным этапом разработки плана здания, следующим после добавления дверей, является формирование и размещение окон в доме.

1. В группе команд для построения окон активируйте (выберите) команду Конструкция окна, расширенная. Затем выполните команду меню Опции → Окна или щелкните правой кнопкой мыши на пиктограмме команды для построения окна расширенной конструкции. В результате откроется окно настройки параметров этого типа окна (см. рис. 2.34).

2. В поле Ширина установите ширину данного окна равной 196 см, а в полях Высота справа и Высота слева установите значения 136 см. В поле Арка вверх укажите 15 см, а высоту подоконника над полом оставьте неизменной (90 см). Далее задайте количество вертикальных стоек (или перемычек) окна равным 2, а количество горизонтальных установите равным 1. Размещение стоек оставьте симметричным (равномерным по длине окон). Нажмите кнопку ОК, чтобы подтвердить все изменения.

3. Установите окна данного типа в плане следующим образом:

1) два окна равномерно вдоль южной стены комнаты Помещение 3;

2) два окна также равномерно на северной стене комнаты Помещение 1;

3) два окна (одно на северной, другое на южной стороне) комнаты Помещение 2.

Порядок размещения и фиксации окон ничем не отличается от установки дверей на стены (рис. 3.40).

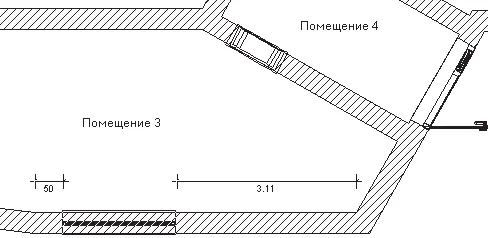

Рис. 3.40. Добавление окна на стену

Завершите выполнение команды Конструкция окна, расширенная.

4. Активируйте в группе кнопок для построения окон другую команду – Конструкция окна, расширенная 2. Вызовите окно настроек данной команды (см. рис. 2.36). В данном окне снимите флажок С элементом перил, после чего нажмите кнопку Базовый элемент в области Перекладина и в еще одном появившемся окне настроек (см. рис. 2.43) установите количество вертикальных перекладин, равное 0. В результате вы должны получить арочное окно с одной горизонтальной перемычкой (рис. 3.41).

Рис. 3.41. Отредактированное окно

5. Установите полученное окно (см. рис. 3.41) на западной и южной стенах Помещения 6 и одно на внешней стене Помещения 5, после чего завершите выполнение команды, нажав клавишу Esc.

Разработанный план помещения и его трехмерная модель представлены на рис. 3.42 и рис. 3.43 соответственно, а сам проект вы найдете в файле CH03\ManualProject\Windows.acp.

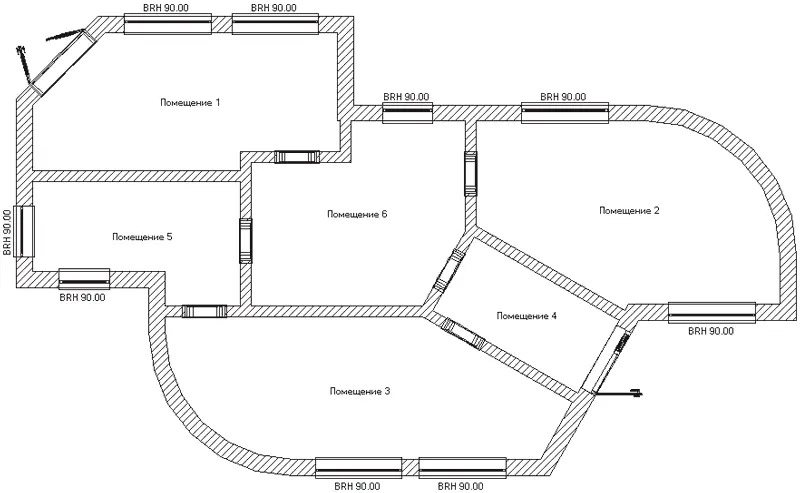

Рис. 3.42. План построенного здания

Рис. 3.43. Трехмерная модель здания

В режиме конструирования любой из размещенных объектов на плане легко редактировать. Для этого достаточно дважды щелкнуть на нем кнопкой мыши. В результате будет вызвано окно настройки параметров данного объекта (то же окно, что вызывается щелчком правой кнопки мыши на пиктограмме команды для создания объекта). Причем в этом окне все настройки будут отвечать текущим настройкам редактируемого объекта. Вы можете изменять любые из настроек (геометрические размеры, текстуры, варианты исполнения и пр.). После подтверждения все изменения будут мгновенно переданы на план или в трехмерную модель.

Более того, окно настроек по двойному щелчку кнопкой мыши вызывается не только для объектов конструирования. Если вы дважды щелкнете кнопкой мыши в пределах определенного помещения (комнаты), оно будет заштриховано красной диагональной штриховкой, а на экране возникнет окно с настройками данного помещения (рис. 3.44).

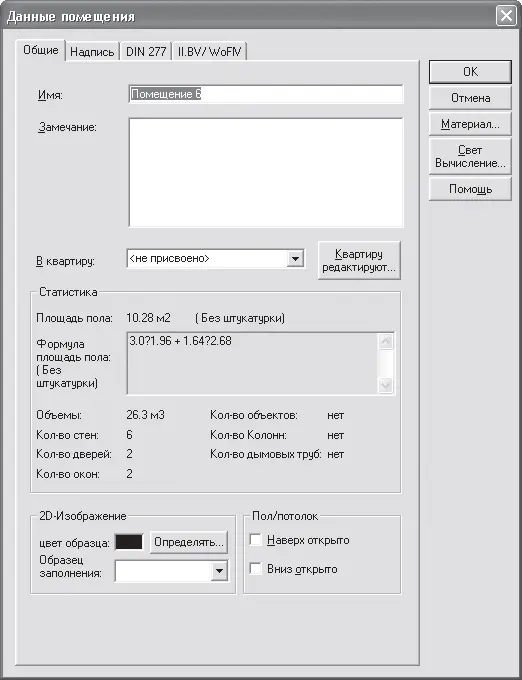

Рис. 3.44. Окно Данные помещения

В этом окне приведены сводные данные о редактируемом помещении, а также об объектах, размещенных в пределах помещения.

На вкладке Общие предоставлен доступ к следующим элементам управления.

• В поле Имя задается название помещения. Вместо предлагаемого по умолчанию Помещение с номером вы можете ввести что-либо более подходящее, характеризующее назначение помещения (Например, Зал, Кухня и т. п.).
