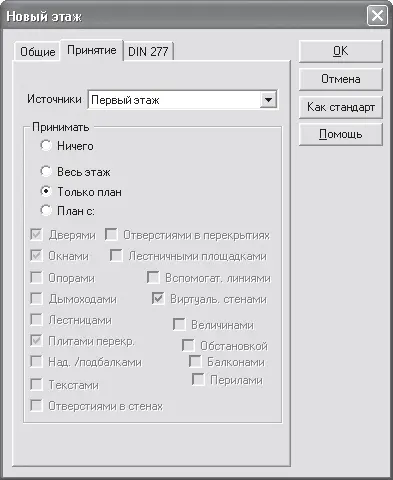

Рис. 3.51. Элементы управления вкладки Принятие окна Новый этаж

Суть проведения настроек на данной вкладке состоит в том, чтобы вы могли выбрать, с какого этажа и что заимствовать в новый, создаваемый этаж. Таким образом, если вы строите многоэтажный дом с полностью одинаковой планировкой, окнами и дверями на всех этажах, вам достаточно будет просто скопировать («размножить») один из этажей, принятый в качестве базового. В других случаях вы можете указать, что именно переносить из базового этажа в создаваемый. Тем самым вы максимально облегчите себе редактирование и доработку нового этажа.

В раскрывающемся списке Источники данной вкладки содержится перечень всех этажей здания, среди которых вы можете выбрать тот, который будет использован в качестве базового. По умолчанию в этом списке выбран актуальный этаж текущего здания (подразумевается, что вы будете создавать этаж, подобный тому, для которого вызывалась команда Этаж → Новый этаж поверх или Этаж → Новый этаж поверх актуального). Будьте внимательны, поскольку после выбора этажа-источника и построения на его основе нового вы не сможете в построенном этаже заменить базовый этаж другим. Чтобы построить на этом же уровне новый этаж, основываясь на другом этаже, вам придется предварительно удалять существующий этаж, после чего строить новый.

В области Принимать осуществляется установка параметра заимствования элементов базового этажа в новый этаж.

• При установке переключателя в положение Ничего вы отключите саму возможность принятия каких-либо элементов с этажа-источника. В данном случае новый этаж создается полностью пустым: без стен, дверей, окон и, тем более, объектов интерьера. Данную возможность удобно применять, когда геометрия внешних стен и планировка нового этажа кардинально отличаются от аналогичных у базового этажа. Учтите, что при выборе этого варианта вам придется вновь все создавать самому: внешние стены, комнаты, окна и двери, как мы создавали первый этаж в предыдущем примере. Однако, отключив заимствование параметров какого-либо этажа, вы сможете создавать здания практически произвольной конфигурации.

Примечание

Построение нового этажа без заимствования элементов этажа-источника не налагает никаких ограничений на размеры и конфигурацию нового этажа. Это означает, что можно строить новый этаж так, чтобы он нависал над нижним этажом или же был намного меньше нижнего этажа (дом по принципу ступенчатой башни). Однако вы должны судить сами, насколько такие конструкции будут устойчивы в реальности и устойчивы ли они вообще.

• Весь этаж – это положение переключателя реализует возможность полного копирования этажа-источника, о чем уже говорилось ранее. При этом новый этаж будет сформирован точно с такими же внешними и внутренними стенами, окнами и дверьми, элементами интерьера и экстерьера.

• Только план – способ создания нового этажа, при котором с базового этажа заимствуются только стены. Это означает, что планировка верхнего этажа полностью повторит нижний, но двери, окна и прочие объекты вы можете сформировать другие. Этот способ предлагается системой по умолчанию, однако использовать его стоит лишь тогда, когда вы точно знаете, что в новом этаже будут окна и двери, а также их размещение будет отличаться от окон и дверей этажа-источника. В противном случае вам лучше установить переключатель в положение Весь этаж при построении нового этажа. При необходимости вы всегда сможете отредактировать и размещение, и внешний вид дверей и окон с помощью двойного щелчка кнопкой мыши. Такое редактирование объектов конструирования можно проводить как в режиме конструирования, так и в режиме дизайна.

• План с – установка переключателя в это положение активирует флажки, которые находятся ниже в области Принимать (рис. 3.52), что позволяет проводить более тонкую настройку объектов, заимствуемых из базового этажа.

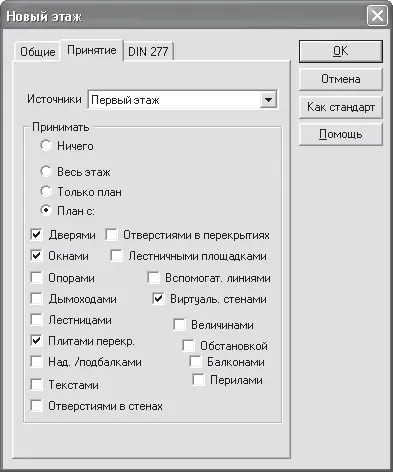

Рис. 3.52. Настройка типов объектов, переносимых в новый этаж с этажа-источника

Вы можете указать системе на необходимость копирования в новый этаж дверей, окон, лестниц, опор, дымоходов и даже текстовых надписей, созданных на чертеже. По умолчанию установлено четыре флажка, фиксирующих перенос в новый этаж стен, окон, перекрытий и виртуальных стен этажа-источника.
