Поскольку в окне настроек текущего этажа (см. рис. 3.23) мы устанавливали флажок Внешнее проставление размеров, то вокруг плана под кромками листа чертежа будет сформировано большое количество размерных линий, образмеривающих стены построенного каркаса здания. Чтобы отключить отображение всех этих размеров, отожмите кнопку Размеры вкл./выкл.

на горизонтальной панели инструментов.

3. Следующим шагом при построении плана здания будет разбивка контура из внешних стен на отдельные помещения.

Вызовите команду Несущая стена (толщина 24 см)

из группы команд для построения стен. Перейдите в режим построения Установить стену перпендикулярно

и постройте две отдельные перпендикулярные стены длиной приблизительно по 4 м, отталкиваясь от проложенной под углом стены в нижней правой части плана (рис. 3.27). Для построения достаточно щелкнуть кнопкой мыши на опорной стене (той стене, перпендикулярно к которой будет отстраиваться текущая стена) в точке, где должна начинаться новая стена, после чего зафиксировать конечную точку стены на нужном расстоянии от начальной.

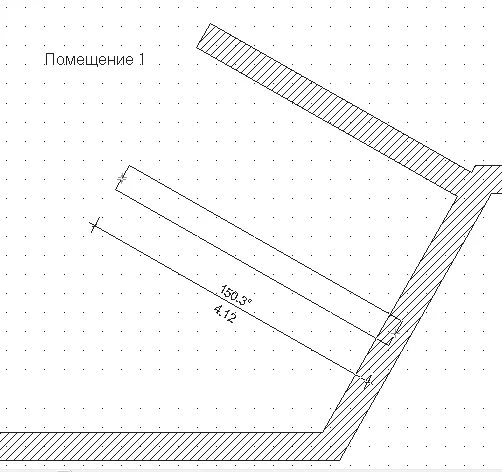

Рис. 3.27. Построение двух перпендикулярных стен

4. Перейдите в режим Установить отдельную стену

и достройте внутренние стены помещения, чтобы окончательно разбить первый этаж на комнаты (рис. 3.28). Для построения вам достаточно всего лишь указывать начальную и конечную точки каждой из стен. Если одна из данных точек будет совпадать с уже существующими стенами, то программа проведет автоматическое объединение этих стен.

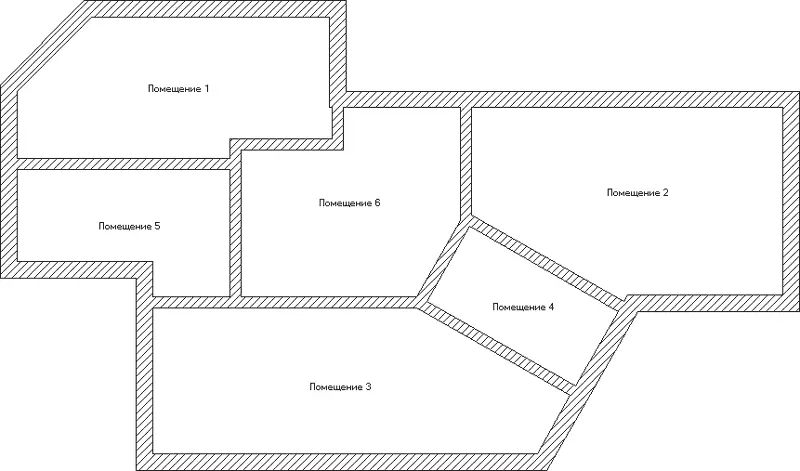

Рис. 3.28. Первый этаж дома после разбивки на комнаты

Как видите, программа автоматически выделяет отдельные помещения при формировании замкнутых контуров из стен и присваивает им названия (по умолчанию это Помещение плюс порядковый номер комнаты среди всех комнат этажа).

Примечание

В программе есть возможность привязки к точкам координатной сетки, отображаемой на чертеже. Однако вы можете запретить привязываться к узлам сетки, сняв флажок Опции → Позиционирование при вводе.

5. Продолжим работу над стенами дома. Вызовите команду Круглые стены

перейдите в режим построения скруглений двух стен, нажав кнопку Скругление двух стен

После этого по очереди укажите щелчком кнопки мыши две смежные стены, которые нужно скруглить: пускай это будут стены нижнего левого угла здания на плане. После второго щелчка кнопкой мыши на плане сформируется фантом круговой стены, который будет перемещаться вместе с указателем (рис. 3.29).

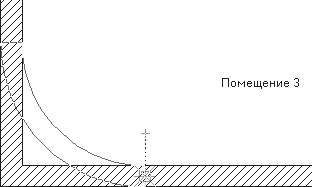

Рис. 3.29. Скругление двух стен

Растяните фантом до нужного вам радиуса и еще раз щелкните кнопкой мыши, чтобы зафиксировать круговую стену. В результате должно появиться окно Полукруглая стена между 2 сегментами (рис. 3.30). В этом окне вы можете уточнить радиус дуги (область Радиус, поле Радиус дуги), указав при этом, по какой окружности его измерять (внешней, внутренней или по осевой линии стены). Текущее значение радиуса отвечает тому, которое вы установили в окне плана с помощью растягивания мышью.

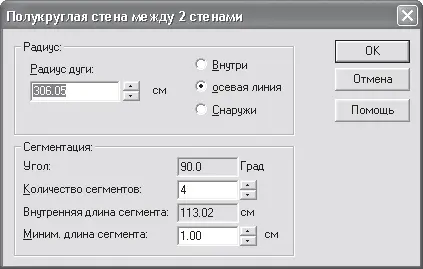

Рис. 3.30. Окно настройки параметров полукруглой стены

Кроме этого, на панели Сегментация устанавливается количество прямолинейных сегментов, на которые будет разбита стена (если вы помните, в гл. 1 говорилось, что программа не строит идеальные круговые стены, а аппроксимирует их прямолинейными участками).

Радиус стены изменять не стоит, а вот количество сегментов в поле Количество сегментов увеличьте до шести. При этом в поле Внутренняя длина сегмента будет отображаться пересчитанная длина одного сегмента.

Нажмите кнопку ОК, чтобы окончательно завершить построение круговой стены (рис. 3.31).

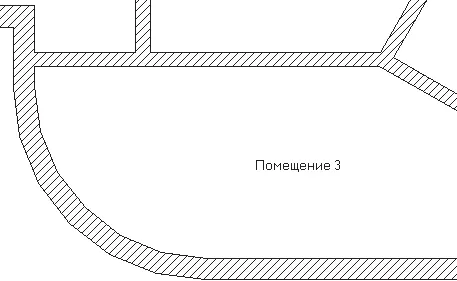

Рис. 3.31. Выполненное скругление двух стен
