6. С помощью этой же команды постройте еще одно скругление (круговую стену) на крайнем правом углу здания. Количество сегментов также установите равным шести, радиус задайте произвольный.

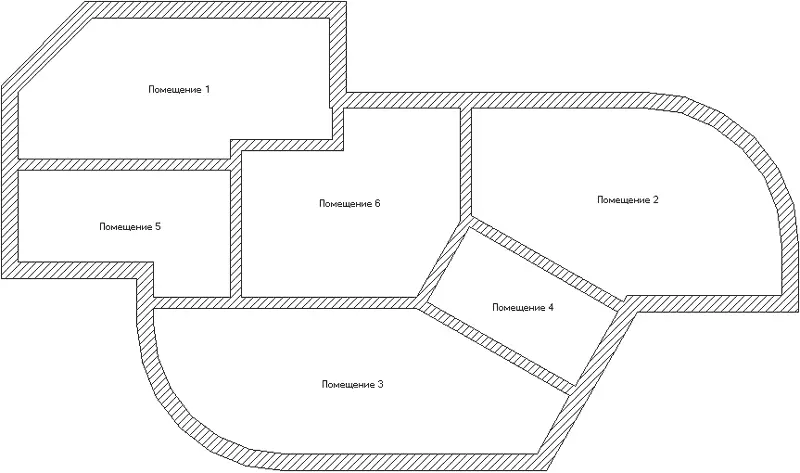

В результате план здания должен принять вид, как на рис. 3.32.

Рис. 3.32. План первого этажа после формирования круговых стен

Совет

Предварительно перед построением стен вы можете создать сетку из вспомогательных линий, используя команды для построения вспомогательной геометрии. Иногда это значительно облегчает построение плана здания.

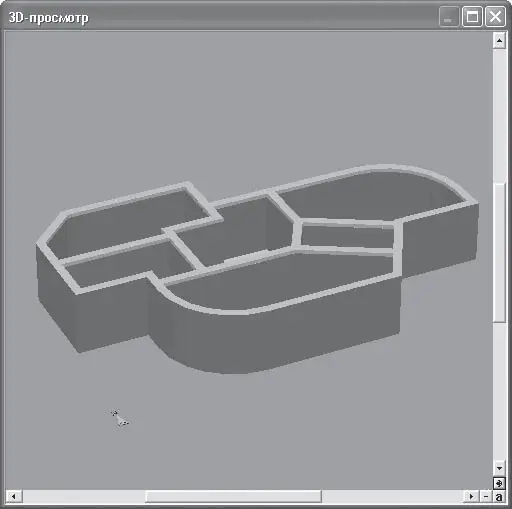

С помощью сочетания клавиш Ctrl+D вызовите окно трехмерного просмотра и ознакомьтесь с полученной 3D-моделью здания (рис. 3.33).

Рис. 3.33. Трехмерная модель построенного здания

После создания стен в ручном режиме все стены, полы и перекрытия отображаются без текстур. Присвоение, изменение и удаление текстур для отдельных поверхностей трехмерной модели дома рассматриваются в гл. 5. Данный пример на текущем этапе выполнения находится на компакт-диске в файле CH03\ManualProject\Walls.acp.

Следующим шагом в разработке проекта будет добавление дверей. Поскольку мы имеем дело с первым этажом здания, то будут добавляться два типа дверей: наружные и внутренние. Если быть точным, в системе ArCon нет строгого деления на наружные и комнатные двери, однако о назначении дверей неявно свидетельствует их форма и габариты. Предлагаю создать в коттедже один парадный и один черный вход, а в качестве дверей между комнатами использовать обычные арочные проходы в стенах.

1. В группе кнопок для построения нажмите кнопку

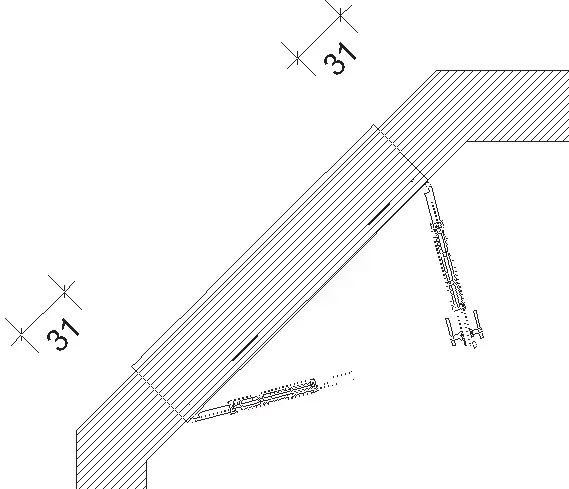

Подведите указатель к размещенной под углом стене в верхней левой части плана здания. Когда указатель окажется точно над стеной, сразу же будет отрисован фантом дверей (рис. 3.34). Обратите внимание, что при перемещении еще не зафиксированных дверей вдоль стены система отображает размеры от крайних точек стены до дверных косяков. Это позволяет более точно позиционировать дверь на стене.

Рис. 3.34. Фантом дверей на стене

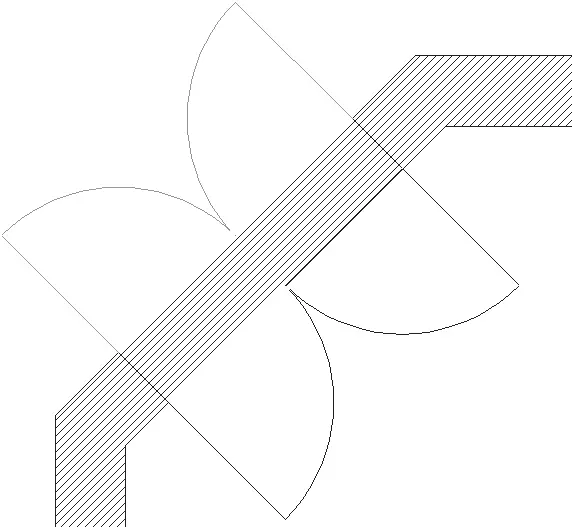

Когда добавляемая дверь достигла нужного положения, щелкните кнопкой мыши, чтобы ее зафиксировать. После этого появится еще один фантом (рис. 3.35), позволяющий выбрать, в какую сторону будут открываться двери. Установите указатель по ту сторону стены, с которой должны открываться двери (соответствующие линии на изображении фантома подсветятся красным цветом), и щелкните кнопкой мыши. В данном случае двери должны открываться наружу.

Рис. 3.35. Указание направления открытия дверей

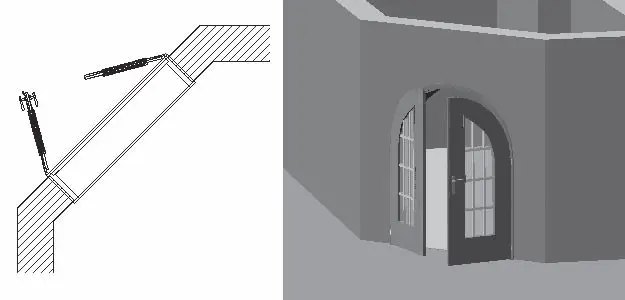

Можете просмотреть изображение добавленной парадной двери на плане и в трехмерной сцене (рис. 3.36).

Рис. 3.36. Парадная дверь

2. Для добавления двери черного хода нажмите кнопку

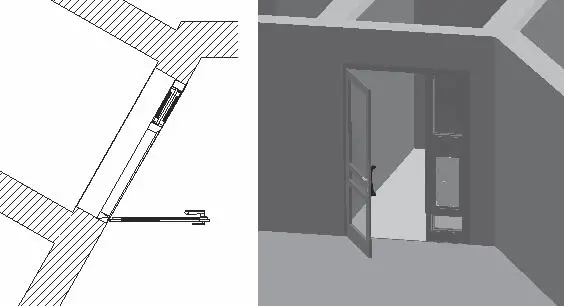

и зафиксируйте дверь на внешней стене точно посередине между двумя стенами, которые были созданы с помощью команд для построения перпендикулярных стен (внешняя стена комнаты Помещение 4). Полученная дверь черного хода показана на рис. 3.37.

Рис. 3.37. Дверь черного хода

3. Теперь в группе кнопок построения дверей отыщите и нажмите кнопку

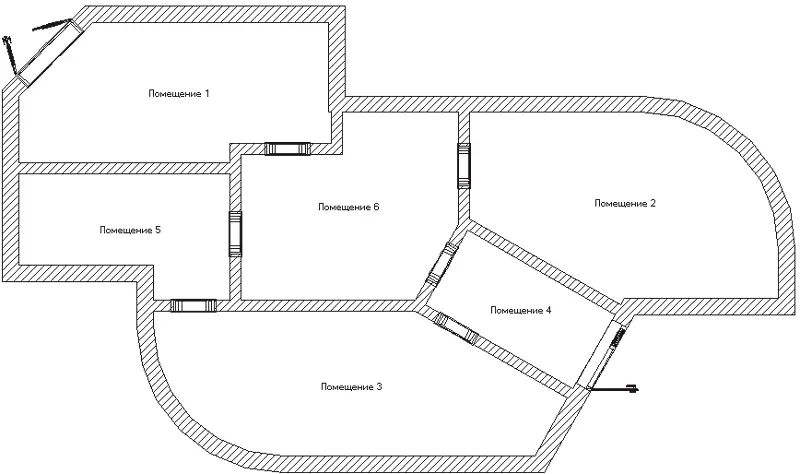

для построения прохода с круглой аркой. Установите проем данного типа на внутренних стенах так, чтобы обеспечить проходы между всеми комнатами (рис. 3.38). Для фиксации двери просто щелкайте кнопкой мыши в нужном месте стены.

Рис. 3.38. План первого этажа после добавления всех дверей

Трехмерная модель данного здания у вас должна выглядеть приблизительно так, как на рис. 3.39. Весь проект на текущем этапе вы можете загрузить из файла CH03\ManualProject\Doors.acp на компакт-диске, прилагаемом к книге.
