Максим Кидрук - ArCon. Дизайн интерьеров и архитектурное моделирование для всех

3. Нажмите кнопку Вставить новый план, в результате чего должно открыться окно мастера проектов на первом шаге. Однако в данном случае это будет панель выбора шаблона плана (рис. 3.18), что означает, что после создания плана вручную вы можете добавлять в проект только шаблоны одноквартирных коттеджей.

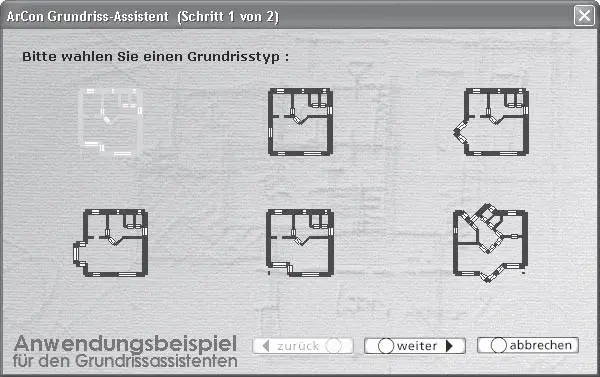

Рис. 3.18. Добавление нового плана в уже существующий проект с помощью мастера проектов

4. При добавлении нового плана в проект работа с мастером проектов включает только два последовательных шага. Выберите на первом шаге крайний правый шаблон в нижнем ряду и перейдите ко второму этапу, нажав кнопку weiter (Далее). В результате откроется новая вкладка мастера (рис. 3.19), где вы можете задать определяющий размер выбранного шаблона.

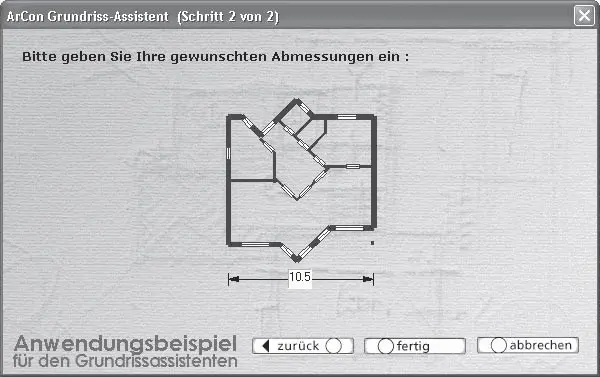

Рис. 3.19. Завершение добавления нового плана

5. Предлагаю ничего не менять и сразу нажать кнопку fertig (Готово), чтобы завершить процесс добавления плана.

6. Сразу после нажатия кнопки fertig (Готово) и закрытия окна мастера проектов система перейдет в режим указания точки вставки плана в проект. При этом за указателем в окне плана будет перемещаться контурное изображение добавляемого плана, отрисованное красной пунктирной ломаной (рис. 3.20). Для фиксации плана на чертеже щелкните в требуемой точке кнопкой мыши.

Рис. 3.20. Добавление плана в существующий чертеж

В результате всех проделанных действий в документе должен появиться новый план (рис. 3.21).

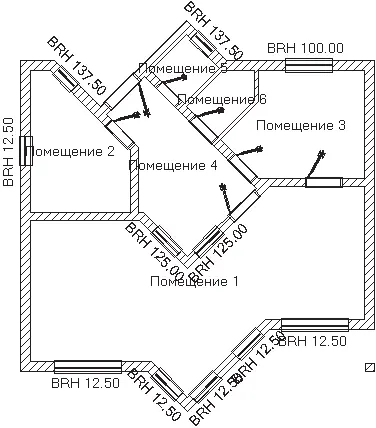

Рис. 3.21. План, добавленный с помощью мастера проектов

С помощью окна трехмерного просмотра вы также можете просмотреть 3D-модель полученного здания (рис. 3.22).

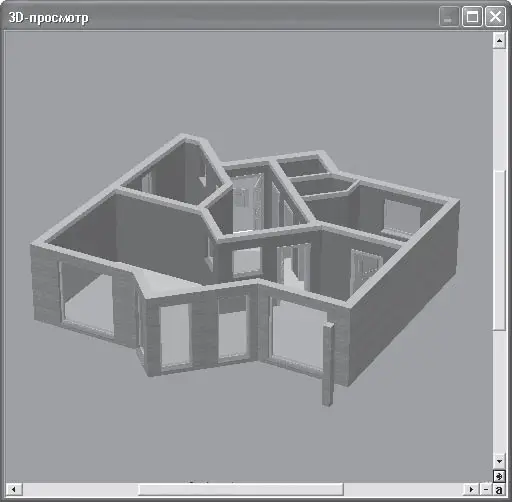

Рис. 3.22. Трехмерная модель коттеджа, сгенерированного мастером проектов

Данный способ работы с мастером проектов предлагает намного меньшую автоматизацию (окна, двери, крышу придется добавлять вручную), но, как следствие, обладает большей гибкостью. Добавить недостающие элементы в конструкцию не составит большого труда, при этом их внешний вид и форму вы можете выбирать любыми.

Выполненный в предыдущем примере небольшой проект вы найдете на компакт-диске CH03\AddingPlan.acp.

Второй способ построения планов зданий в режиме конструирования является наиболее трудоемким, но одновременно и наиболее часто применяемым в программе ArCon. Речь идет о построении зданий произвольной конфигурации с использованием команд для построения стен, описанных в гл. 1.

Предположим, что нам необходимо построить план жилого двухэтажного коттеджа достаточно сложной конфигурации, что означает, что применение мастера проектов в данном случае недопустимо. Создание подразумевает формирование внешних стен дома, настройку и размещение на них окон и дверей.

Последующая конструктивная доработка коттеджа (добавление лестниц, формирование крыши и пр.) будет рассмотрена в гл. 4.

1. Начнем работу с создания нового проекта, для чего выполните команду Файл → Новый или воспользуйтесь кнопкой Новый проект на горизонтальной панели инструментов. Теперь уже, полагаю, настало время более подробно остановиться на возможностях настройки, предложенных в появившемся окне (рис. 3.23).

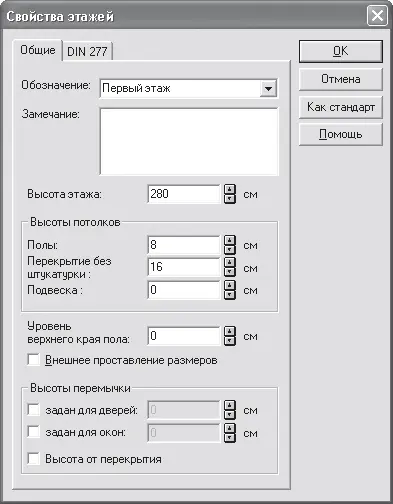

Рис. 3.23. Окно Свойства этажей

Примечание

Если вы ничего не изменяли после выполнения предыдущего примера, то в настройках проекта у вас должен быть включен параметр создания чертежа формата А3 горизонтальной ориентации с масштабом чертежа 1:50. Если это не так, зайдите в окно настроек текущего чертежа и поменяйте формат листа на требуемый, а масштаб установите равным 1:50. Эти действия могут быть выполнены как до, так и после создания нового проекта. Далее в книге принято, что форматом чертежей по умолчанию является именно формат А3 горизонтальной ориентации.
