• для разнотипных объектов – выполняемые операции приводят к более интересным эффектам:

· перетаскивание чертежа в другое подмножество делает его членом данного подмножества;

· перетаскивание чертежа на шаблон формата связывает его с данным форматом. Это еще один способ изменить формат чертежа;

Примечание

Такую же функцию выполняет и обратная операция – перетаскивание шаблона на чертеж.

· перетаскивание вида чертежа на другой чертеж приводит к его перемещению с прежнего чертежа на новый;

· перетаскивание вида чертежа на шаблон формата включает его в состав графических элементов шаблона.

При перетаскивании используются стандартные методы Windows. Так, перетаскивание чертежей и видов при нажатой клавише Ctrl приведет к копированию объектов перетаскивания. Перетащить или копировать можно группу объектов. Для этого объекты нужно выделить, используя клавиши Ctrl или Shift.

Переключите тип отображения структуры книги чертежей на Tree by master (По шаблонам) (рис. 13.19). Здесь чертежи расположены по шаблонам форматов. Перетаскивание работает и здесь.

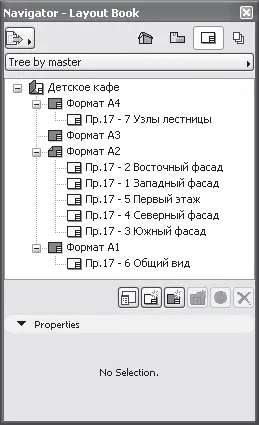

Рис. 13.19. Тип отображения структуры книги чертежей Tree by master (По шаблонам)

Завершим обзор формирования документации описанием настроек параметров шаблона чертежного листа, которые были опущены в процессе общего обзора. Это переключатель и кнопка, расположенные в области Drawing Placement (Размещение чертежей) (см. рис. 13.11).

По умолчанию переключатель установлен в положение Auto arrange new Drawings (Автоматическое упорядочение размещаемых чертежей). При этой установке, в случае помещения на лист формата нескольких видов, они будут автоматически размещены на этом листе в соответствии с настройками параметров размещения. Настраиваются эти параметры в окне Auto Arrange Setup (Настройки автоматического упорядочения) (рис. 13.20), которое открывается при щелчке на одноименной кнопке.

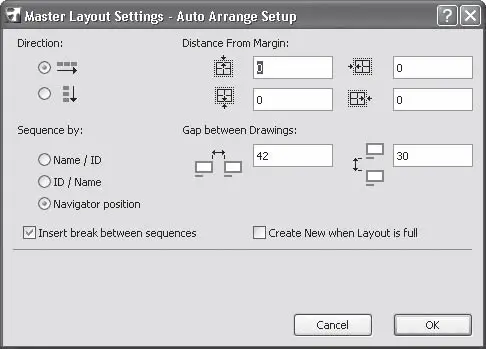

Рис. 13.20. Окно автоматического упорядочения видов

Примечание

Для помещения на формат нескольких видов нужно открыть шаблон необходимого формата, активизировать карту Project Map (Карта проекта) или View Map (Карта видов) на палитре навигатора, затем выделить необходимые виды и перетащить их с помощью мыши на шаблон.

Окно содержит следующие элементы настроек.

• Переключатель Direction (Направление размещения), имеющий два положения. В зависимости от выбора размещение видов на листе формата будет происходить по горизонтали или по вертикали.

• Поля Distance From Margin (Расстояние от поля чертежа), в которые заносятся расстояния границ области размещения от полей форматного листа.

• Переключатель Sequence by (Упорядочить по), имеющий три положения:

· Name / ID (По имени/идентификатору) – виды помещаются в алфавитном порядке их имен. Если имена совпадают, порядок размещения определяется по идентификаторам видов;

· ID / Name (По идентификатору/имени) – виды помещаются в порядке возрастания номеров их идентификаторов. Если идентификаторы совпадают, порядок размещения определяется по именам видов;

· Navigator position (По положению в навигаторе) – размещение видов производится в порядке их следования в карте View Map (Карта видов) палитры навигатора.

Примечание

Размещение планов этажей осуществляется в обратном порядке, то есть в соответствии с номерами этажей, которые возрастают снизу вверх.

• Поля Gap between Drawings (Расстояние между видами). В эти поля заносятся расстояния между размещаемыми видами по горизонтали и вертикали.

• Флажок Insert break between sequences (Разделить последовательности видов). Действие установленного флажка зависит от положения переключателя Sequence by (Упорядочить по). Если он установлен в одно из первых двух положений, то при каждом изменении имени (идентификатора) вида размещение будет начинаться с новой строки (колонки). Если переключатель Sequence by (Упорядочить по) установлен в положение Navigator position (По положению в навигаторе), то с новой строки (колонки) будет начинаться размещение каждой папки карты View Map (Карта видов) палитры навигатора.

• Флажок Create New when Layout is Full (Создать новый чертеж при заполнении текущего). Если последовательность вставляемых видов не умещается на текущем чертежном листе, то при установке этого флажка будет автоматически создаваться новый чертеж.
