2. Убедитесь, что установлен тип структуры отображения Tree by Subset (По подмножествам). При необходимости переключившись в него, щелкнув на соответствующей кнопке, расположенной под панелью инструментов навигатора.

3. Любым из описанных выше способов вызовите окно параметров книги чертежей.

4. Переключатель структуры нумерации чертежей установите в положение Use Flat Layout Order (Использовать обычный порядок чертежей).

5. В поле ID Prefix (Префикс идентификатора) введите префикс номера чертежа Пр.17 -.

6. Из раскрывающегося списка ID Style (Стиль идентификатора) выберите форму нумерации 1, 2, 3….

7. В поле Start at (Начать с) введите 1. Закройте окно параметров книги чертежей.

8. Последовательными щелчками на кнопке New Subset (Создать подмножество)

и вводом соответствующих названий в поле открывающегося окна создайте подмножества чертежей Планы, Фасады, Общий вид, Деталировка.

Внимание!

Не забывайте после создания подмножества делать активной корневую папку. В противном случае очередное подмножество будет создаваться внутри уже созданного.

Переходим к созданию шаблонов листов чертежей. На примере создания формата А4 рассмотрим основные приемы работы с шаблонами.

В ArchiCAD по умолчанию имеются стандартные шаблоны листов чертежей, расположенные в папке Masters (Шаблоны). Однако если открыть окно настройки, например, шаблона A4 Portrait, то мы увидим, что этот шаблон, особенно его штамп, имеет не слишком много общего со стандартным форматом ГОСТ (рис. 13.10).

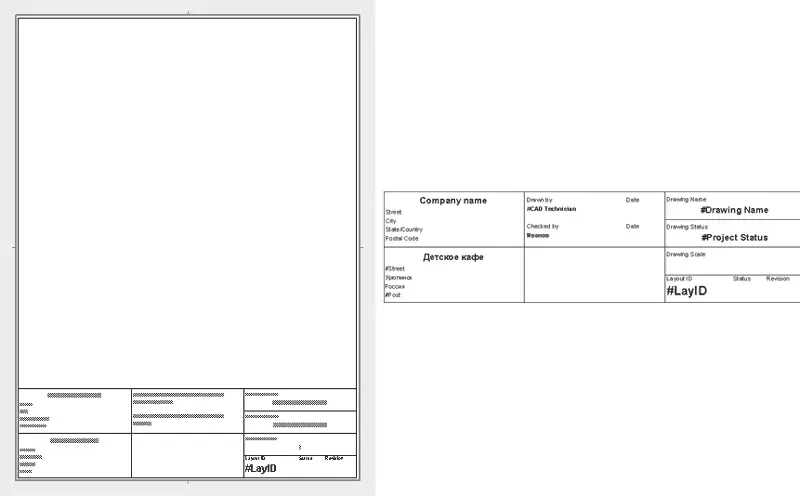

Рис. 13.10. Шаблон A4 Portrait

Используем его как основу для создания «родного» формата А4. Сначала сделаем его копию.

1. Перетащите шаблон A4 Portrait мышью при нажатой клавише Ctrl в конец списка шаблонов – появится новый шаблон A4 Portrait (1).

2. Выделите новый шаблон и вызовите окно его настроек (рис. 13.11) любым из описанных выше способов.

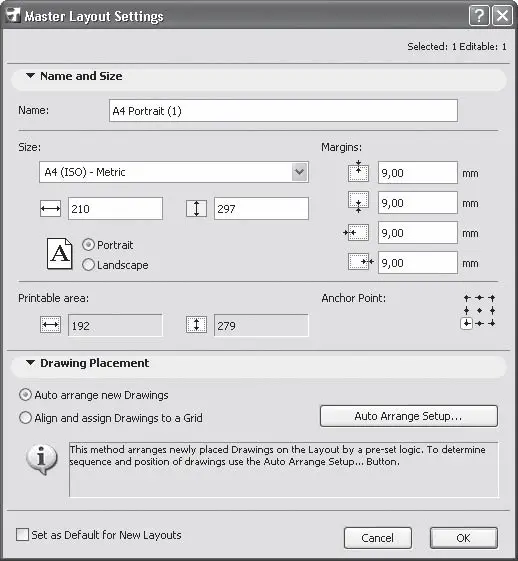

Рис. 13.11. Окно настройки шаблона чертежного листа

Для изменения параметров используются следующие элементы области Name and Size (Наименование и размер):

• текстовое поле Name (Наименование). Применяется для присвоения шаблону имени;

• раскрывающийся список Size (Размер). Предназначен для определения размеров листа редактируемого шаблона путем выбора из расположенных в списке стандартных размеров форматов;

• поля для установки ширины и высоты формата, размещенные под раскрывающимся списком Size (Размер). При необходимости можно задать произвольные значения, определив тем самым формат произвольного размера;

• переключатель ориентации листа, имеющий два положения: Portrait (Вертикальная) и Landscape (Горизонтальная);

• поля Margins (Поля). Предназначены для установки полей, определяющих положение рамки формата относительно обреза листа;

• информационные поля Printable area (Область чертежа). Отображают размер области, ограниченной рамкой формата;

• элемент управления Anchor Point (Точка привязки). Определяет точку привязки формата;

• флажок Set as Default for New Layouts (Установить как шаблон по умолчанию). При установке этого флажка изображения, помещаемые в книгу чертежей, будут связаны с редактируемым шаблоном (помещены на лист этого формата).

Область Drawing Placement (Размещение чертежей) содержит элементы, с помощью которых настраиваются параметры размещения видов на чертежном формате. Поскольку на таких малых форматах, как A4, обычно помещается один чертеж, рассмотрим эту область чуть позже.

Для настройки шаблона выполните следующие операции.

1. В поле Name (Наименование) замените название A4 Portrait (1) на Формат А4.

2. Оставьте установленный по умолчанию формат A4 (ISO) Metric (А4 (стандарт ИСО), метрическая система).

3. Задайте значение левого поля чертежа (третье сверху поле группы Margins (Поля)) равным 20. Для остальных полей установите значение 5. После этого значения полей Printable area (Область чертежа) должны принять значения 185 и 287.

4. Закройте окно настройки щелчком на кнопке OK. Формат шаблона, расположенный в поле редактирования шаблонов, изменился.

5. Выделите и удалите все элементы шаблона.

6. Используя инструменты Line (Линия) и Text (Текст), расположенные в разделе Document (Документ) палитры ToolBox (Палитра инструментов), нарисуйте рамку и штамп формата А4. При необходимости применяйте конструкторскую сетку, которую можно настроить для проведения построений на листах чертежей независимо от конструкторской сетки других окон.
