расположенной на палитре инструментов навигатора. После щелчка на палитре навигатора появится структура чертежей документации.

Иерархическая структура чертежей начинается с корневой папки, которой является книга чертежей. Ее название совпадает с наименованием проекта. Дальнейшее расположение элементов структуры зависит от типа структуры, который выбирается щелчком на кнопке, размещенной под панелью инструментов палитры навигатора. Имеется два типа:

• Tree by subset (По подмножествам) – при выборе этого типа показывается создаваемая пользователем структура папок, в которые помещаются листы чертежей, в свою очередь являющиеся папками для размещенных на них видов. Последняя папка структуры – Masters (Шаблоны) – содержит листы шаблонов чертежей (рис. 13.8, а );

• Tree by master (По шаблонам) – основу структуры составляют листы шаблонов, которые являются папками для связанных с ними листов чертежей (рис. 13.8, б ).

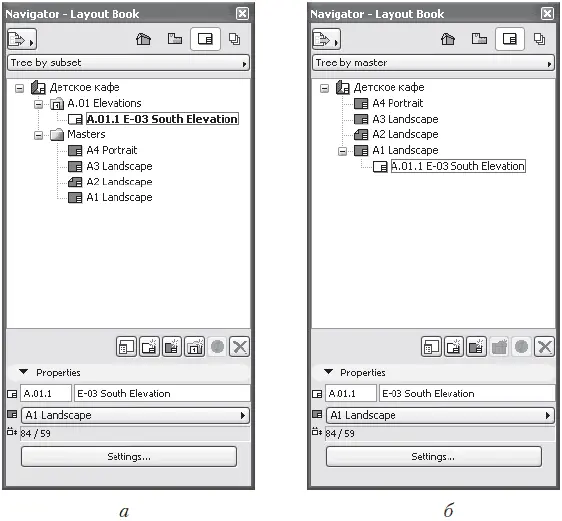

Рис. 13.8. Структура книги чертежей

Для работы с создаваемой или имеющейся структурой используется контекстное меню, вызываемое щелчком правой кнопки мыши на элементе структуры.

Однако можно применять кнопки, расположенные под рабочим полем структуры чертежей:

•

Settings (Параметры) – вызывает окно параметров выбранного элемента структуры;

•

New Layout (Создать лист) – создает новый лист чертежа;

•

New Master Layout (Создать шаблон) – создает новый шаблон;

•

New Subset (Создать подмножество) – создает подмножество чертежей (новая папка в структуре документации проекта);

•

Update (Обновить) – обновляет изображения выбранного чертежа;

•

Delete (Удалить) – удаляет выделенный элемент структуры.

Состав элементов управления, расположенных под рассмотренными кнопками, зависит от выбранного объекта и предназначен для управления их свойствами.

Окно настройки книги чертежей (рис. 13.9) можно вызвать одним из следующих способов:

• командой Book Settings (Параметры книги чертежей) контекстного меню корневой папки;

• кнопкой Settings (Параметры) в нижней части окна навигатора при выделенной корневой папке структуры чертежей;

• кнопкой

при выделенной корневой папке структуры чертежей.

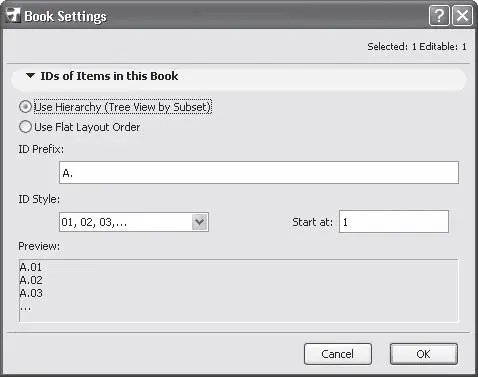

Рис. 13.9. Окно настройки книги чертежей

Единственной задачей настройки книги чертежей является установка нумерации ее объектов. Эта задача решается с помощью следующих элементов управления.

• Переключатель структуры нумерации чертежей, имеющий два положения:

· Use Hierarchy (Tree View by Subset) (Использовать иерархию с подмножествами чертежей) – нумеруются созданные подмножества, и их номера включаются в номера расположенных в них чертежей;

· Use Flat Layout Order (Использовать обычный порядок чертежей) – нумерация папок подмножеств отсутствует, и номера чертежей не включают номера подмножеств.

• Поле ID Prefix (Префикс идентификатора). В этом поле можно определить наличие и вид префикса, подставляемого в начало номера чертежа.

• Раскрывающийся список ID Style (Стиль идентификатора). Элементами списка являются различные формы нумерации, выбираемые пользователем.

• Поле Start at (Начать с). В это поле вводится начальный номер (или символ в случае выбора упорядочения по алфавиту), с которого должна начинаться нумерация чертежей.

Создадим книгу чертежей проекта и определим ее структуру.

По умолчанию в ArchiCAD уже существует структура книги чертежей. Не обращайте на нее внимания, а лучше удалите ее совсем, используя соответствующие элементы управления или команды контекстного меню. Пока не трогайте шаблоны, расположенные в папке Masters (Шаблоны).

1. Откройте карту Layout Book (Книга чертежей) щелчком на одноименной кнопке

палитры Navigator (Навигатор).
