• поле View Cone (Угол обзора) – содержит значение телесного (объемного) угла, границы которого определяют область видимости объектов;

• поле Roll Angle (Угол наклона камеры) – показывает значение, задающее угол поворота камеры вокруг оси объектива;

• поле Sun Altitude (Высота солнца) – определяет угловую высоту солнца относительно плоскости нулевого уровня проекта;

• поле Sun Azimuth (Азимут солнца) – задает угол между направлением на солнце и осью X;

• кнопка More Sun (Параметры солнца) – открывает окно параметров солнца (рис. 12.17).

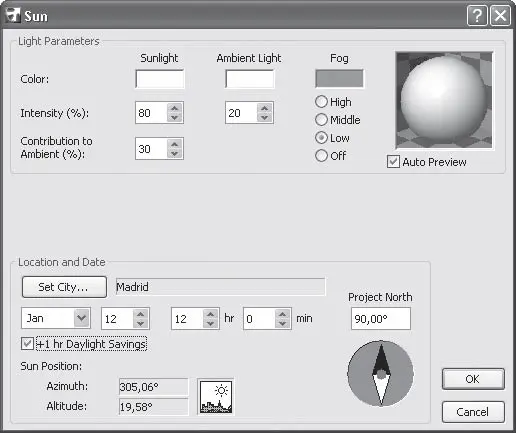

Рис. 12.17. Настройка параметров солнца

Параметры солнца сгруппированы в двух областях.

В области Light Parameters (Параметры света) настраиваются следующие критерии освещенности.

• Sunlight (Свет). Определяются значения таких параметров:

· Color (Цвет) – в данном случае имеется в виду не только солнечный свет, а любой источник освещения, поскольку можно освещать, например, театральную сцену прожекторами с разноцветными светофильтрами. Двойной щелчок на этом поле вызывает цветовую палитру Windows, из которой можно выбрать необходимый оттенок источника освещения;

· Intensity (Интенсивность) – определяет интенсивность света от источника освещения в процентах;

· Contribution to Ambient (Рассеивание в среде) – устанавливает процент рассеивания света в окружающей среде. Чем выше значение этого параметра, тем больше составляющая рассеянного, а не направленного света.

• Ambient Light (Фоновый свет). Для этого критерия определяются такие параметры:

· Color (Цвет) – задает цветовой оттенок света, попадающего на объект из окружающей среды;

· Intensity (Интенсивность) – устанавливает интенсивность фонового света в процентах.

• Fog (Дымка). Данный критерий характеризует прозрачность среды. Оценивается по двум параметрам:

· Color (Цвет) – задает цветовой оттенок дымки;

· по интенсивности дымки. Определяется с помощью переключателя, имеющего четыре положения: High (Высокая), Middle (Средняя), Low (Низкая), Off (Отсутствует).

• Auto Preview (Автопросмотр). При установленном данном флажке изменение параметров автоматически изменяет вид объекта в окне предварительного просмотра, расположенном в правой части области Light Parameters (Параметры света).

В области Location and Date (Район и дата) задается положение солнца в зависимости от места размещения проектируемого объекта, а также от времени года и суток. Таким образом, естественное освещение объекта будет точно соответствовать реальному. Для настройки этих параметров используются следующие элементы управления.

• Кнопка Set City (Выбрать город). При щелчке на этой кнопке открывается окно, позволяющее выбрать место расположения проекта. Если место размещения проектируемого объекта не входит в имеющийся список городов мира, то можно добавить туда город, установив в соответствующих полях географические координаты, часовой пояс и название, а затем щелкнув на кнопке Add (Добавить).

• Раскрывающийся список месяцев года.

• Поля для выбора даты и местного времени суток.

• Флажок +1 hr Daylight Savings (Учесть летнее время). Установка данного флажка добавляет 1 час к текущему времени установленного часового пояса.

Внимание!

Не забывайте вовремя устанавливать и снимать флажок. Переход на летнее время в европейских странах осуществляется в 2 часа ночи в последнее воскресенье марта, обратный переход – в 2 часа ночи последнего воскресенья октября.

• Поле Project North (Север объекта). Введя угол между осью Y на плане и меридианом, вы привяжете объект к системе географических координат. Угол можно также определить, перемещая указателем мыши стрелку компаса, расположенного под этим полем, или щелкая кнопкой мыши на его циферблате.

В левой части окна настройки параметров перспективной проекции расположена область предварительного просмотра и динамической настройки. В окне отображаются план активного этажа и графические элементы управления положением камеры и солнца. При щелчке кнопкой мыши на условном изображении солнца и изменении положения указателя мыши при нажатой левой кнопке солнце следует по периметру области за указателем, изменяя свое положение относительно объекта. При этом автоматически меняется значение поля Sun Azimuth (Азимут солнца). Точка фокусировки объектива камеры обозначена кружком на конце линии взгляда. Методом перетаскивания можно менять положение этой точки и камеры, находящейся на противоположном конце линии взгляда. В зависимости от текущего положения этих точек динамически меняются значения соответствующих параметров.
