Осталось отметить еще одно отличие фасадов от разрезов: если линии построенных разрезов, помимо их отображения на экране, переносятся и на чертежи, то стандартные условные обозначения фасадов на чертежи не переносятся.

В ArchiCAD есть еще один инструмент – Interior Elevation (Интерьер), предназначенный для построения видов проекта изнутри. Кнопка активизации построения интерьеров расположена на палитре инструментов и имеет вид

Щелчок на ней отображает на информационной палитре элементы управления параметров этого инструмента (рис. 11.25).

Рис. 11.25. Информационная палитра в режиме построения интерьеров

Щелчок на кнопке Dialog Settings (Окно настроек)

открывает диалоговое окно параметров интерьера (рис. 11.26).

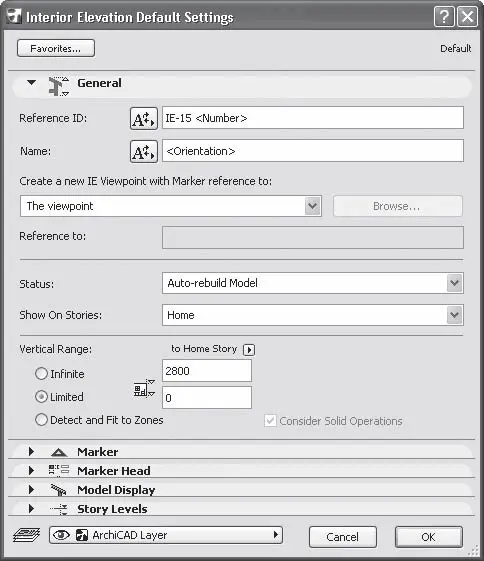

Рис. 11.26. Окно настройки параметров интерьера

В области General (Общие настройки) имеются некоторые изменения по сравнению с окном параметров разрезов/фасадов. В первую очередь отметим, что маркер интерьера, в отличие от маркеров разрезов/фасадов, не может быть ссылочного или независимого типа. Он может быть связан только с построенными видами или чертежами таких видов.

Кнопки, имеющие вид

и расположенные слева от полей Reference ID (Идентификатор) и Name (Наименование), предназначены для выбора в качестве идентификаторов и наименований интерьеров элементов автотекста.

Элементы управления установки глубины отсутствуют, зато к параметрам глубины просмотра добавлен параметр Detect and Fit to Zones (Определить по высоте зоны). С его помощью можно установить в качестве глубины просмотра интерьера высоту зоны, внутри которой создается интерьер. Установка флажка Consider Solid Operations (Учесть твердотельные операции) позволяет правильно построить вид интерьера в случае, если высота зоны в разных ее частях неодинакова.

В области Marker (Маркер) появился переключатель Marker Placement (Размещение маркера), имеющий два положения:

• Individually for each Interior Elevation (Индивидуально для каждого вида) – каждый вид интерьера имеет собственный маркер;

• One common Marker for the IE Group (Общий маркер для группы интерьеров) – для группы связанных переключателей отрисовывается один маркер.

В разделе CUT ELEMENTS (Элементы сечения) области Model Display (Вид модели) появились два флажка:

• Exclude View Blocking Walls (Убрать мешающие стены) – стены, расположенные между точкой зрения и замкнутым контуром помещения, отображаться не будут;

• Hide Cut Elements (Скрыть рассеченные элементы) – не будут отображены объекты, через которые проходит секущая плоскость интерьера.

Каким образом флажки Exclude View Blocking Walls (Убрать мешающие стены) и Hide Cut Elements (Скрыть рассеченные элементы) влияют на вид интерьера, рассмотрено ниже при описании инструмента Trace & Reference (Связанные виды).

Для построения интерьеров можно использовать четыре метода, каждый из которых связан с соответствующей кнопкой информационной палитры:

Single (Односегментный) – интерьер строится как односегментный разрез или фасад;

Polygonal (Полигональный) – линия сечения интерьера является ломаной линией, которая может быть замкнутой или разомкнутой;

Rectangular (Прямоугольник) – линия сечения интерьера представляет собой прямоугольник;

Rotated Rectangular (Повернутый прямоугольник) – отличие от предыдущего метода состоит в том, что прямоугольник повернут на определенный пользователем угол.

Построение интерьеров начнем с рассмотрения прямоугольного метода. Наиболее естественное его применение – построение видов стен прямоугольной комнаты.

1. Активизируйте инструмент построения интерьеров щелчком на кнопке Interior Elevation (Интерьер)

палитры инструментов.

2. Выберите метод построения прямоугольного интерьера, щелкнув на кнопке

информационной палитры.
