Продолжим работу с корректором.

1. Выберите из раскрывающегося списка Language (Язык) язык русский (Россия).

2. Если такого языка в списке нет, щелкните на кнопке Search (Поиск) и по окончании процесса, отображаемого на индикаторе, повторите пункт 1.

3. Закройте окно настроек корректора щелчком на кнопке OK.

4. Щелкните на кнопке Start (Пуск) окна корректора.

5. Поскольку в качестве языка проверки установлен русский, а в различных текстовых элементах проекта могут находиться английские слова или русские сокращения, то корректор будет останавливаться на них, считая их ошибочными и предлагая их заменить. Щелкайте на кнопке Ignore All (Пропустить все) до тех пор, пока корректор не доберется до слова Талщину (см. рис. 9.16). Корректор предложит заменить его на слово Толщину, показывая его в поле Change To (Заменить на).

6. Щелкните на кнопке Replace (Заменить).

7. Продолжайте проверку, пока не исправятся все орфографические ошибки.

8. Закройте окно корректора щелчком на кнопке Close (Закрыть).

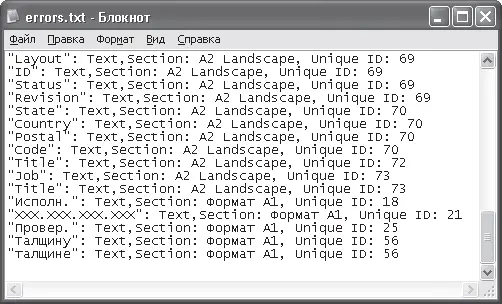

В меню Document → Spell Checker (Документ → Корректор) есть еще две команды: Find & Save Errors in Editable Elements (Найти и сохранить ошибки в редактируемых элементах) и Find & Save Errors in All Elements (Найти и сохранить ошибки во всех элементах). Эти команды сохраняют сообщения о найденных ошибках в файле, имя которого задает пользователь (рис. 9.18).

Рис. 9.18. Файл с сохраненными сообщениями об ошибках

Если какие-либо текстовые объекты перед проверкой были выделены, то файл будет формироваться только на основании проверки в этих объектах.

• Нанесение размеров

• Выносные надписи

• Настройка единиц измерения

Виртуальное здание позволяет создать полное впечатление о проектируемом объекте, но построить этот объект можно, только имея комплект конструкторской документации, основу которой составляют чертежи, оформленные в соответствии с принятыми стандартами. На чертежах должна быть представлена исчерпывающая информация, достаточная для изготовления составных частей объекта, определения их взаимного расположения, обеспечения необходимой последовательности действий при возведении сооружения и т. д. Для этого должны быть указаны конкретные размеры деталей и сборок, технические и технологические требования и прочая необходимая информация. Оформление чертежа – сложная и ответственная работа, от выполнения которой зависит сама возможность воплощения в жизнь разработанного проекта. Для облегчения работы конструктора по оформлению чертежей в ArchiCAD имеется необходимый инструментарий.

В этой главе будут рассмотрены инструменты ArchiCAD, предназначенные для нанесения размерных и выносных надписей.

Одной из наиболее трудоемких работ по оформлению чертежей является нанесение размеров. В данном разделе изучим имеющиеся в ArchiCAD инструменты, помогающие облегчить нанесение линейных, угловых, радиальных размеров, создание выносных надписей, а также отметок высоты и уровней.

Для нанесения линейных размеров, в том числе размерных цепочек, предназначен инструмент Dimension (Размер)

расположенный в разделе Document Документ) палитры ToolBox (Палитра инструментов). После щелчка на этом инструменте на информационной палитре появятся параметры линейных размеров (рис. 10.1).

Рис. 10.1. Настройки линейных размеров на информационной палитре

При щелчке на кнопке Settings Dialog (Окно настроек)

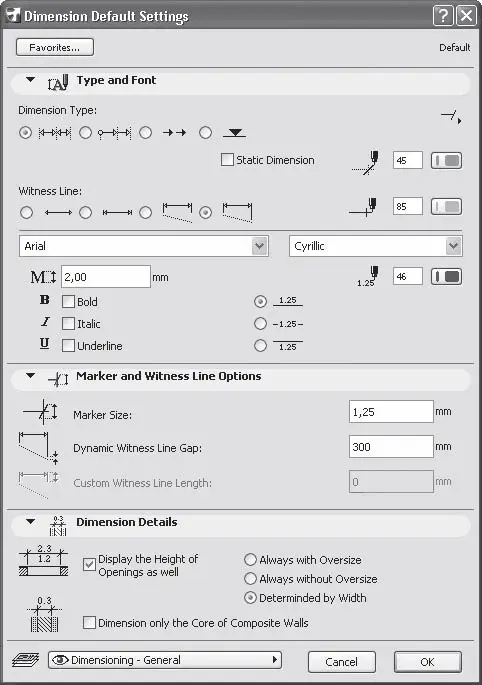

открывается окно параметров линейных размеров по умолчанию (рис. 10.2).

Рис. 10.2. Окно настроек линейных размеров

Параметры линейных размеров сгруппированы в трех областях: Type and Font Тип и шрифт), Marker and Witness Line Options (Параметры маркеров и выносных линий) и Dimension Details (Детали размеров).

В области Type and Font (Тип и шрифт) определяется вид размерных элементов верхний раздел) и размерной надписи (нижний раздел). Рассмотрим элементы этой области.
