Александр Днепров - ArchiCAD 11

Теперь построим размерную цепь, определяющую высоту пятиугольника. Используем размерную цепь с общей базой. Последнее значение размерной надписи даст общую высоту пятиугольника.

1. Нажмите кнопку

на информационной палитре.

2. Щелчком на кнопке

информационной палитры выберите метод построения вертикального размера.

3. Щелкнув на кнопке

информационной палитры, откройте набор маркеров и выберите изображение маркера в виде стрелки.

4. Последовательно щелкните кнопкой мыши снизу вверх на правой точке сопряжения сегмента основания с дугой сопряжения, затем на правой вершине пятиугольника и его верхнем углу.

5. Поместите указатель мыши справа от правой вершины пятиугольника и щелкните кнопкой мыши. Вертикальный размер построен (рис. 10.4, б ).

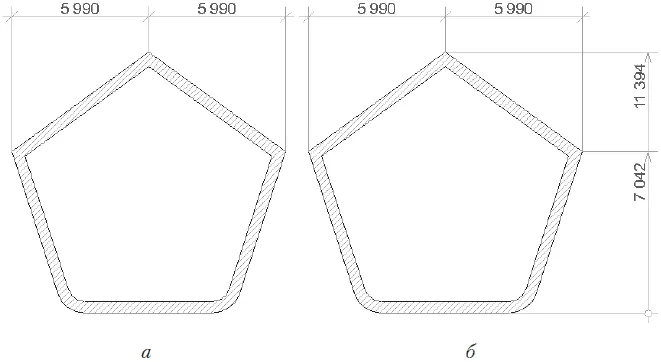

Рис. 10.4. Построение ортогональных размеров

Размерные надписи, расположенные у маркеров размерной линии, можно переместить, например, к центру размерной линии, выделив их и перетащив с помощью мыши. Можно изменить и положение размерной линии. Для этого необходимо перейти в режим выделения объекта, выделить размер щелчком кнопки мыши на размерной линии, затем установить указатель мыши на размерную линию и перетащить ее в нужное место.

Теперь построим наклонный размер и размер дуги, снова изменив вариант размерной цепи.

1. Нажмите кнопку

расположенную на информационной палитре.

2. Щелчком на кнопке

информационной палитры выберите метод построения наклонного размера.

3. Щелкните кнопкой мыши на левой вершине пятиугольника, затем щелкните на точке сопряжения левого сегмента с дугой.

4. Дважды щелкните кнопкой мыши на свободном поле чертежа или нажмите клавишу Delete. Указатель мыши должен принять форму молотка.

5. Укажите положение размерной линии. Наклонный размер построен.

6. Щелчком на кнопке

информационной палитры задайте метод построения размера дуги.

7. Щелкните кнопкой мыши на ребре дугового сегмента, сопрягающего данную сторону пятиугольника с его основанием.

8. Дважды щелкните кнопкой мыши на свободном поле чертежа или нажмите клавишу Delete.

9. Задайте положение размерной линии. Для сопряжения двух размерных линий при указании положения размерной линии дуги переместите указатель мыши к пересечению размерной линии наклонного размера со своим маркером так, чтобы указатель принял форму

Щелкните кнопкой мыши. Размер дуги построен (рис. 10.5).

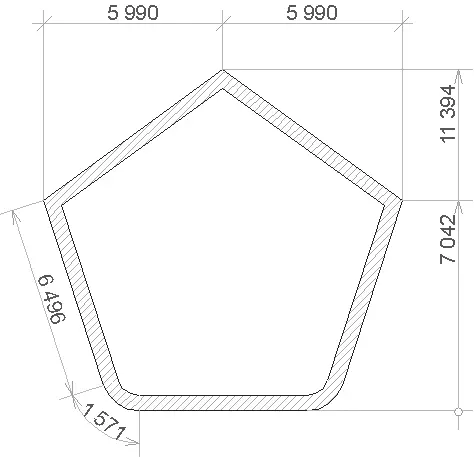

Рис. 10.5. Построение наклонного размера и размера дуги

Примечание

Как видите, наклонный размер и размер дуги расположены с внутренней стороны размерной линии. Это происходит потому, что ArchiCAD отслеживает ориентацию размерной надписи и отрисовывает ее всегда таким образом, чтобы она не имела отрицательного угла наклона, то есть не изображалась «вверх ногами».

На несложных чертежах имеет смысл использовать автоматическое нанесение линейных размеров. Меню этой функции вызывается командой Document → Document Extras → Automatic Dimensioning (Документ → Дополнительные возможности → Автопроставление размеров) при выделенных объектах, на которых нужно нанести размеры. Меню содержит две команды: Exterior Dimensioning (Внешние размеры) и Interior Dimensioning (Внутренние размеры).

Настройка автоматического построения внешних размеров.При выполнении команды Document → Document Extras → Automatic Dimensioning → Exterior Dimensioning (Документ → Дополнительные возможности → Автопроставление размеров → Внешние размеры) открывается окно, в котором можно настроить автоматическое построение внешних размеров (рис. 10.6).

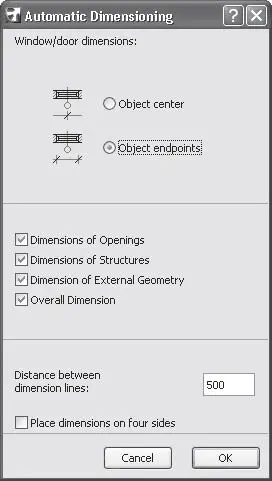

Рис. 10.6. Параметры автоматического построения внешних размеров
