Примечание

Слово «толщина» намеренно набрано с ошибкой в обоих случаях. Не исправляйте ее. Это сделано для того, чтобы показать работу корректора – системы исправления ошибок, которая будет рассмотрена ниже.

7. Щелкните кнопкой мыши на свободном месте рабочего поля. Над штампом появится текстовый блок с введенной информацией (рис. 9.9).

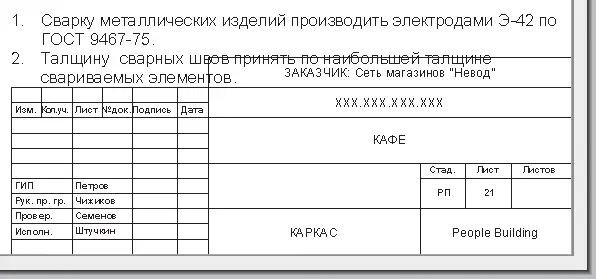

Рис. 9.9. Результат ввода текста

Для исправления наложения текста технических требований на штамп можно использовать операцию перемещения блока текста. Она становится доступной при вызове панели редактирования блока щелчком кнопки мыши на одной из его характеристических точек, появляющихся при его выделении как обычного объекта.

Текстовый процессор предоставляет и другие возможности, облегчающие ввод и редактирование текстов, например использование буфера обмена Windows для передачи текстовых фрагментов из одной программы в другую или выделение и перетаскивание мышью текстовых фрагментов внутри окна текстового редактора.

Если возникнет необходимость ввести символы, которых нет на клавиатуре, например знаки градуса, диаметра, символы греческого алфавита и т. п., то можно сделать это, используя кнопку Insert Symbol (Вставить символ)

– третью по счету кнопку в левом верхнем углу палитры редактирования. После щелчка на этой кнопке открывается таблица символов Windows (рис. 9.10).

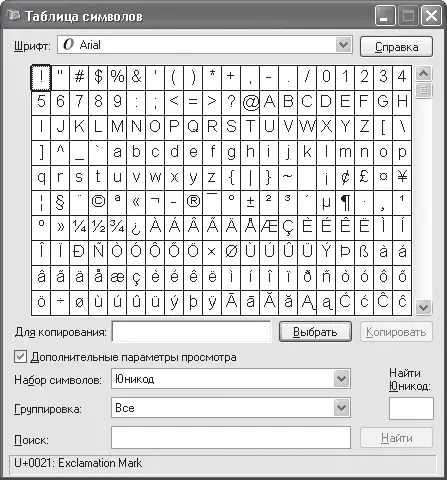

Рис. 9.10. Таблица символов

Для использования этой таблицы нужно выполнить следующее.

1. Из раскрывающегося списка Шрифт выберите набор символов, в котором находятся необходимые символы.

2. Прокрутите с помощью вертикальной линейки прокрутки таблицу символов так, чтобы необходимый символ отобразился на экране.

3. Дважды щелкните кнопкой мыши на нужном символе. В поле Для копирования появится изображение символа.

Примечание

Можно также щелкнуть кнопкой мыши на символе один раз. Когда на экране появится его увеличенное изображение, нужно нажать кнопку Выбрать.

4. Если необходимо составить строку из символов, повторите пункты 1–3 нужное количество раз.

5. Щелкните на кнопке Копировать. Строка символов, находящаяся в поле Для копирования будет скопирована в буфер обмена Windows.

6. Закройте окно таблицы символов щелчком на кнопке закрытия окна.

7. Установите курсор в то место текстового редактора, куда необходимо вставить строку символов.

8. Выберите из главного меню программы команду Edit → Paste (Правка → Вставить) или нажмите сочетание клавиш Ctrl+V. Строка символов будет вставлена в место нахождения курсора.

Примечание

О дополнительных возможностях таблицы символов, например о поиске необходимых символов, можно узнать в справочной системе Windows. Для ее вызова нужно при активном окне таблицы символов щелкнуть на кнопке Справка, расположенной справа от раскрывающегося списка Шрифт, или нажать клавишу F1.

Текстовый блок является таким же объектом, как и любой другой объект. Однако поскольку текст имеет свою специфику, то и результаты выполняемых над блоком текста операций будут иметь определенные отличия от результатов работы тех же операций над другими объектами.

Щелчок кнопкой мыши на блоке текста приведет к выделению блока. Щелчок на одной из характеристических точек выделенного блока вызовет панель редактирования с уже знакомыми вам операциями перемещения, поворота, зеркального отражения, тиражирования и изменения размеров.

Примечание

Операция изменения размеров блока текста недоступна при щелчке кнопкой мыши на центральной точке текстового блока.

Рассмотрим специфику выполнения операций над блоком текста.

• Поворот текста.Выполняется так же, как и поворот любого объекта. Я упоминаю об этом только для того, чтобы вы знали, что с помощью этой операции можно повернуть текст на любой угол.

• Зеркальное отображение.Специфика выполнения данной операции заключается в том, что зеркально отражаются только границы текстового блока. Сам текст не изменяется, то есть содержимое текстового блока остается в том же виде, какой был до отображения.
