(рис. 4.8).

Рис. 4.8.Выбор кнопки скачкообразного управления функциональной кривой анимации

После выполненной настройки мяч больше не проваливается, но вместе с тем он потерял способность отскакивать от поверхности. Чтобы это исправить, сделайте следующее.

1. Выделите ключ, расположенный в нулевом кадре, и, удерживая нажатой клавишу Shift, скопируйте его в 24 кадр.

2. Подкорректируйте значение построенного ключа по оси Z. Для этого, используя контекстное меню, откройте окно Sphere01: Z Position(Сфера01: положение по оси Z) и задайте параметру Value(Значение) значение 0.

Совет

Для обнуления значения любого счетчика достаточно щелкнуть правой кнопкой мыши на стрелках, расположенных справа.

3. Измените вариант сглаживания функциональной кривой, установив для кнопки In(Вход) скачкообразное управление

а для кнопки Out(Выход) – быстрое управление

сглаживанием сегментов сплайна Безье

(рис. 4.9).

Рис. 4.9.Окно Sphere01: Z Position (Сфера01: положение по оси Z) с параметрами ключа в 24 кадре анимации

4. Проверьте выполненную анимацию, запустив ее воспроизведение в активном окне проекции при помощи кнопки Play Animation(Воспроизвести анимацию)

При желании вы можете самостоятельно подкорректировать контрольные точки модификатора FFD 2× 2× 2(Произвольная деформация 2×2×2) после отскока мяча, усилив анимационный эффект. Для этого в 30 кадре анимации выделите нижний ряд контрольных точек и масштабируйте их на 80 %. Выполнив эти действия, не забудьте внести соответствующие изменения в предыдущий и последующий кадры.

Таким образом, обозначив начальное и конечное положение объекта в пространстве, создав ключи анимации для сферы, а также ключи для положения контрольных точек контейнера деформации мы построили простую анимацию.

Создавать и редактировать ключи анимации можно не только автоматически, используя кнопку Auto Key(Автоключ), но и при помощи окна Track View(Просмотр треков). Это окно является основным инструментом редактирования любых параметров ключей анимации. Его можно вызвать командой главного меню Graph Editors→ New Track View(Редакторы графов → Новое окно просмотра треков) либо щелчком на значке главной панели инструментов Curve Editor (Open)(Редактор кривых (открыть)). В зависимости от решаемых задач окно Track View(Просмотр треков) может быть представлено в двух режимах: Dope Sheet(Таблица структуры) и Curve Editor(Редактор кривых). Окно Track View – Dope Sheet(Просмотр треков – таблица структуры), показанное на рис. 4.10, разделено на две части: в левой расположен иерархический список анимируемых объектов вместе с их параметрами, а в правой можно редактировать треки.

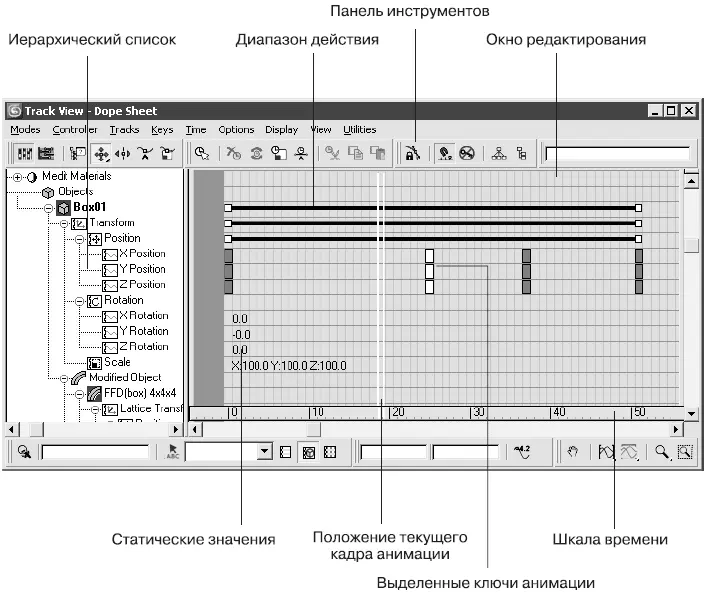

Рис. 4.10.Окно Track View – Dope Sheet (Просмотр треков – таблица структуры)

Окно Track View – Dope Sheet(Просмотр треков – таблица структуры) имеет два основных режима редактирования анимации: Edit Keys(Редактирование ключей) и Edit Range(Редактирование диапазонов). На рис. 4.10 окно Track View – Dope Sheet(Просмотр треков – таблица структуры) представлено в режиме Edit Keys(Редактирование ключей).

Рассмотрим элементы интерфейса окна Track View(Просмотр треков), общие для каждого из режимов редактирования.

Прежде всего, обратимся к иерархическому списку объектов сцены. Корневым объектом этого списка является World(Мир), которому подчиняются следующие ветви.

• Sound(Звук) – содержит данные, связанные со звуком; доступны два типа звуков: метроном и аудиофайл формата WAV.
