• Bump Amount(Величина рельефа) – позволяет усилить профиль рельефа выдавливания при использовании текстурной карты в канале Bump(Рельефность).

Процедурная карта Checker(Шахматная текстура) представляет собой узор в виде шахматного поля, состоящего из двух настраиваемых цветов.

Кроме рассмотренных ранее свитков Coordinates(Координаты) и Noise(Шум), карта Checker(Шахматная текстура) содержит дополнительный свиток Checker Parameters(Параметры шахматной текстуры) (рис. 3.27).

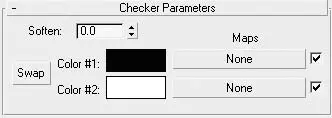

Рис. 3.27.Свиток Checker Parameters (Параметры шахматной текстуры) настроек карты Checker (Шахматная текстура)

Для настройки параметров карты Checker(Шахматная текстура) выполните следующие действия.

1. При помощи параметра Soften(Размытие) укажите значение размытия границы между соседними клетками разных цветов.

2. При необходимости измените цвет клеток, щелкнув на образце цвета и настроив его в окне Color Selector(Выбор цвета).

3. Чтобы вместо цвета использовать карту текстуры, щелкните на одной из кнопок под надписью Maps(Карты текстур) и в появившемся окне Material/Map Browser(Окно выбора материалов и карт) выберите из списка необходимую карту.

4. Щелкнув на кнопке Swap(Поменять), поменяйте при необходимости местами цвета или карты текстур шахматного поля.

Процедурная карта Gradient Ramp(Усовершенствованный градиент) позволяет использовать произвольное количество цветов для настройки градиента.

Кроме рассмотренных ранее свитков, общих для многих текстурных карт, Gradient Ramp(Усовершенствованный градиент) содержит свиток Gradient Ramp Parameters(Параметры усовершенствованного градиента) (рис. 3.28).

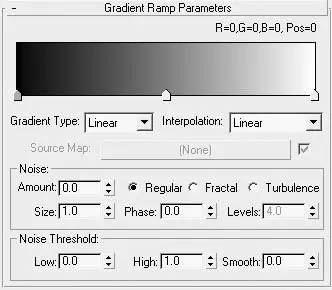

Рис. 3.28.Свиток Gradient Ramp Parameters (Параметры усовершенствованного градиента) настроек карты Gradient Ramp (Усовершенствованный градиент)

Для настройки параметров карты Gradient Ramp(Усовершенствованный градиент) выполните следующие действия.

1. В верхней части свитка настройте отображение цветов градиента на цветовой шкале. Для этого дважды щелкните на требуемом ползунке, чтобы вызвать окно диалога Color Selector(Выбор цвета). Для создания нового ползунка щелкните на поле цвета и переместите ползунок в нужное место. Для удаления – перетащите ползунок в правый угол и, после появления значка корзины, отпустите кнопку мыши.

2. В раскрывающемся списке Gradient Type(Тип градиента) выберите один из типов градиента, а в списке Interpolation(Интерполяция) – один из шести вариантов перетекания цвета между соседними ползунками цветовой шкалы.

3. Область Noise(Шум) позволяет внести искажения в градиентную заливку. Вы можете выбрать один из трех алгоритмов генерации шума: Regular(Повторяющийся), Fractal(Фрактальный) или Turbulence(Турбулентный).

4. Задайте величину и размер шума градиентной текстуры с помощью параметров Amount(Величина) и Size(Размер).

Трехмерные карты текстур – это процедурные карты, которые генерируются программно и используют в просчетах три измерения: U, Vи W.

В отличие от растровых изображений процедурные карты требуют значительно меньше оперативной памяти, но увеличивают время расчетов при конечной визуализации сцены.

К данному типу относятся Cellular(Ячейки), Dent(Вмятины), Falloff(Спад), Noise(Шум), Smoke(Дым), Stucco(Штукатурка), Waves(Волны), Wood(Дерево) и др.

Процедурная карта Dent(Вмятины) позволяет создать на поверхности объектов случайные пятна и вмятины. Может применяться для создания шероховатых и помятых поверхностей.

Кроме свитка Coordinates(Координаты), рассмотренного ранее, карта Dent(Вмятины) содержит свиток Dent Parameters(Параметры вмятин) (рис. 3.29).

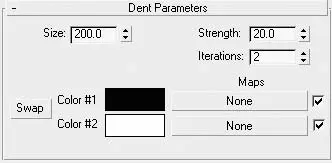

Рис. 3.29.Свиток Dent Parameters (Параметры вмятин) настроек карты Dent (Вмятины)

Для настройки параметров карты Dent(Вмятины) выполните следующие действия.
