Оси Uи Vпересекаются в центре растровой карты и определяют центр UV-координат. Центр координат является точкой, вокруг которой вращается карта при настройке значения параметра Angle(Угол) для типа карты Bitmap(Растровое изображение).

При моделировании почти все примитивы в свитке настроек Parameters(Параметры) содержат параметр Generate Mapping Coords.(Генерировать координаты проецирования), который присваивает объектам проекционные координаты. Например, для примитива Box(Параллелепипед) проекционные координаты присваиваются каждой грани.

Когда проецирование генерируется параметрически, мозаичность и ориентация настраиваются только при помощи параметров материала, назначенного поверхности. В качестве альтернативы может применяться модификатор UVW Map(UVW-проекция), использование которого предоставляет возможность независимого управления проекцией отображения, расположением, ориентацией и мозаичностью текстуры.

Присваивание и контроль над проекционными координатами осуществляется различными способами: от присваивания модификаторов, таких как UVW Map(UVW-проекция) или Unwrap UVW(Расправить UVW-проекцию), до использования подключаемых модулей и самостоятельных программ.

Как и большинство модификаторов 3ds Max, модификаторы проецирования оказывают влияние на все, что им передается в стеке модификаторов. Если активная выборка содержит грани, то проецирование присваивается только выборке подобъектов граней. Такая возможность позволяет смешивать типы проекций отображения и помещать отображение в нескольких местах одного и того же объекта.

Модификатор UVW Map(UVW-проекция) позволяет назначить объекту проекционные координаты для последующего наложения текстурных карт и управления их положением в пространстве.

Для присвоения объекту модификатора UVW Map(UVW-проекция) в любом окне проекции выделите объект, которому будет назначен модификатор. Выполните команду Modifiers→ UV Coordinates→ UVW Map(Модификаторы → UV-координаты → UVW-проекция). В результате в стек модификаторов добавится модификатор UVW Map(UVW-проекция), а в поле свитков появятся его настройки (рис. 3.21). В окнах проекции вокруг выделенного объекта отобразится оранжевый габаритный контейнер Гизмо, отображающий тип проецирования и его размеры.

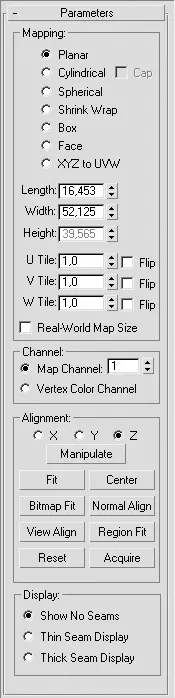

Рис. 3.21.Свиток Parameters (Параметры) настроек модификатора UVW Map (UVW-проекция)

Рассмотрим основные настройки модификатора UVW Map(UVW-проекция).

• В области Mapping(Проекция) представлены семь типов проецирования:

· Planar(Плоская) – применяется для проецирования растровых карт на плоские поверхности объектов;

· Cylindrical(Цилиндрическая) – используется для объектов, форма которых вписывается в цилиндр; текстурные координаты охватывают объект по форме цилиндра, замыкаясь в месте шва габаритного контейнера;

· Spherical(Сферическая) – габаритный контейнер охватывает объект в виде сферы; применяется для объектов круглой формы (мяч, шар, глобус);

· Shrink Wrap(Облегающая) – подобно сферическому проецированию имеет габаритный контейнер в виде сферы, но при этом только одну точку соединения текстуры;

· Box(Прямоугольные трехмерные) – задает прямоугольное проецирование текстуры габаритным контейнером в форме параллелепипеда; лучше всего подходит для текстурирования объектов, имеющих форму коробки;

· Face(Грань) – проецирование происходит отдельно по каждой грани и может служить для создания повторяющегося узора на поверхности объекта;

· XYZ to UVW(XYZ в UVW) – применяется, когда необходимо одновременно изменять размеры процедурной карты и поверхности объекта.

• С помощью параметров Length(Длина), Width(Ширина) и Height(Высота) можно установить необходимые размеры габаритного контейнера.

• Параметры U Tile(Кратность по U), V Tile(Кратность по V) и W Tile(Кратность по W) задают количество повторений текстуры в пределах модели.

• Область Channel(Канал) указывает канал проецирования для карты или цвета вершин (к одному объекту может быть применено до 99 типов проекционных координат).
