Материал Matte/Shadow(Матовое покрытие/тень) применяется для создания специальных эффектов в сценах преимущественно с фоном в виде растрового изображения. Вы можете назначить этот материал, чтобы сделать невидимой часть объекта или чтобы объект мог принимать тени, оставаясь при этом невидимым. Эффект применения данного материала проявляется после визуализации объекта сцены, к которому он применен.

Для создания материала Matte/Shadow(Матовое покрытие/тень) выполните следующие действия.

1. Щелкните на кнопке Type(Тип) в окне Material Editor(Редактор материалов) для вызова окна Material/Map Browser(Окно выбора материалов и карт).

2. Выберите из списка материал Matte/Shadow(Матовое покрытие/тень). В результате откроется окно диалога, в котором необходимо указать: Discard old material?(Удалить старый материал?) или Keep old material as sub-material?(Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor(Редактор материалов) появится свиток Matte/Shadow Basic Parameters(Основные параметры матового покрытия/тени) (рис. 3.17).

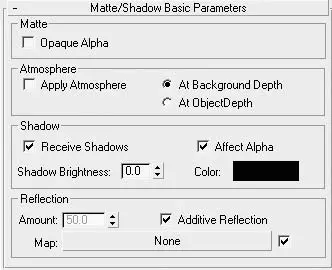

Рис. 3.17.Свиток Matte/Shadow Basic Parameters (Основные параметры матового покрытия/тени)

4. В области Matte(Матовое покрытие) установите или снимите флажок Opaque Alpha(Непрозрачность в альфа-канале) в зависимости от того, хотите вы включить назначенной геометрии вывод альфа-канала визуализатора или нет.

5. При необходимости установите флажок Apply Atmosphere(Применить атмосферные эффекты) в области Atmosphere(Атмосфера), чтобы использовать режим формирования атмосферной дымки применительно к объекту с матовым материалом. Настройки области Atmosphere(Атмосфера) интегрируют матовый объект в атмосферные эффекты. Если флажок установлен, то влияние атмосферы рассчитывается в зависимости от положения, в которое установлен переключатель:

· At Background Depth(На глубине фона) – влияние атмосферы не зависит от расстояния;

· At ObjectDepth(На глубине объекта) – расчет влияния атмосферы производится с учетом атмосферы.

6. В области Shadow(Тень) установите флажок Receive Shadows(Принимать тени), чтобы материал мог принимать тени от других объектов сцены. При установке флажка Affect Alpha(Воздействовать на альфа-канал) будет формироваться изображение тени в альфа-канале выходного изображения, а параметр Shadow Brightness(Интенсивность тени) и образец цвета Color(Цвет) настраивают цвет и прозрачность тени.

Материал Raytrace(Трассируемый) основан на методе визуализации, который рассчитывает растровое изображение с помощью трассировки лучей, проходящих через сцену. Эти лучи могут проходить через прозрачные объекты и отражаться от полированных поверхностей. В результате получается довольно реалистичное изображение, однако платой за качество становится увеличение времени, необходимого для визуализации, особенно если в сцене много источников света и материалов Raytrace(Трассируемый).

Трассируемый материал поддерживает такие специальные эффекты, как Fog(Туман), Color Density(Плотность цвета), Translucency(Просвечивание) и Fluorescence(Флуоресценция).

Для создания материала Raytrace(Трассируемый) выполните следующие действия.

1. Щелкните на кнопке Type(Тип) в окне Material Editor(Редактор материалов) для вызова окна диалога Material/Map Browser(Окно выбора материалов и карт).

2. Выберите из списка материал Raytrace(Трассируемый). В результате откроется окно диалога, в котором необходимо указать: Discard old material?(Удалить старый материал?) или Keep old material as sub-material?(Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor(Редактор материалов) появятся свитки с параметрами редактирования трассируемого материала Raytraсe Basic Parameters(Основные параметры трассируемого материала) (рис. 3.18), Extended Parameters(Дополнительные параметры), Raytracer Controls(Управление трассировкой) и SuperSampling(Сверхразрешение).

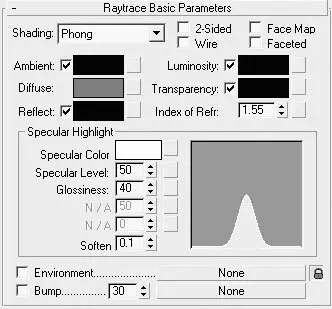

Рис. 3.18.Cвиток Raytraсe Basic Parameters (Основные параметры трассируемого материала)
