В свитке Noise(Шум) можно настроить следующие параметры:

• установить флажок On(Включить) для включения режима искажения текстуры;

• используя параметр Amount(Величина), задать величину воздействия шума на текстурную карту;

• при помощи параметра Levels(Уровни) установить количество циклов алгоритма случайных искажений;

• используя параметр Size(Размер), задать размер искажений;

• установив флажок Animate(Анимация), включить режим анимации искажений;

• задать при помощи параметра Phase(Фаза) скорость изменения фаз шума при анимации.

Свиток Bitmap Parameters(Параметры растрового изображения) настроек карты Bitmap(Растровое изображение) позволяет загрузить карту текстуры в состав материала и управлять параметрами ее отображения (рис. 3.24).

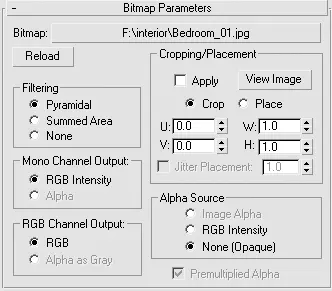

Рис. 3.24.Свиток Bitmap Parameters (Параметры растрового изображения) настроек карты Bitmap (Растровое изображение)

При помощи свитка Bitmap Parameters(Параметры растрового изображения) можно настроить следующие параметры.

• При щелчке на кнопке рядом с Bitmap(Растровое изображение) в верхней части свитка откроется окно, с помощью которого можно выбрать файл растрового изображения с жесткого диска или другого носителя.

• Переключатель Filtering(Фильтрация) имеет три положения:

· Pyramidal(Пирамидальная фильтрация) – такая фильтрация применяется для текстурных карт по умолчанию; при такой фильтрации на каждый пиксел текстурной карты требуется дополнительно 1 байт оперативной памяти;

· Summed Area(Площадное усреднение) – более качественный алгоритм сглаживания и требующий значительных затрат памяти – 12 байт на пиксел;

· None(Отсутствует) – без фильтрации.

• Область Cropping/Placement(Обрезка/размещение) позволяет вырезать из растрового изображения часть, которая будет применяться для текстурирования. Для этого вызывается окно интерактивного редактора или значения задаются в соответствующих полях.

• В области Mono Channel Output(Результат в моноканал) при необходимости можно указать, какие значения цветовых каналов будут использоваться: RGB Intensity(Интенсивность RGB) или Alpha(Альфа-канал).

• Переключатель Alpha Source(Альфа-канал) содержит три положения: Image Alpha(Альфа-канал изображения), RGB Intensity(Интенсивность RGB) или None (Opaque)(Отсутствует (прозрачный)).

• Переключатель RGB Channel Output(Выход в цвет) используется для указания формирования цвета растровой карты. Он может быть установлен в одно из двух положений:

· RGB– цвет будет воспроизводиться полностью;

· Alpha as Gray(Градации серого из альфа-канала) – альфа-канал будет отображаться градациями серого тона.

Свиток Time(Время) настроек карты Bitmap(Растровое изображение) позволяет задавать временные рамки и способ анимации текстурной карты (рис. 3.25).

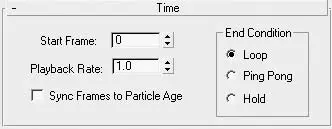

Рис. 3.25.Свиток Time (Время) настроек карты Bitmap (Растровое изображение)

Свиток Time(Время) содержит следующие настройки:

• Start Frame(Начальный кадр) – задает кадр, с которого начнется анимация текстуры;

• Playback Rate(Темп воспроизведения) – устанавливает скорость воспроизведения анимации;

• переключатель End Condition(Условие завершения) имеет три положения: Loop(Петля), Ping Pong(Вперед-назад) и Hold(Зафиксировать).

Свиток Output(Результат) настроек карты Bitmap(Растровое изображение) управляет выходным изображением текстурной карты (рис. 3.26).

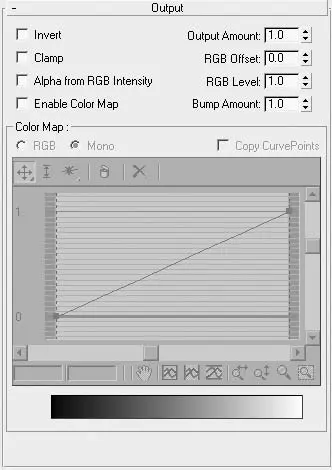

Рис. 3.26.Свиток Output (Результат) настроек карты Bitmap (Растровое изображение)

Свиток Output(Результат) содержит следующие параметры:

• Invert(Инвертировать) – изменяет цвета на противоположные, то есть получается негативное изображение;

• Clamp(Ограничить яркость) – ограничивает яркость цветовых отсчетов при настройке параметра RGB Level(Уровень RGB);

• Output Amount(Выходное значение) – задает долю карты в составе материала;

• RGB Level(Уровень RGB) – управляет насыщенностью цвета текстурной карты;
