На данном этапе моделирования не стоит пытаться точно найти положение вершин в пространстве, для этого немного позже сделаем соответствующие уточнения. Продолжайте перемещать вершины в окне проекции вида сбоку до тех пор, пока не получится каркас из сплайнов, охватывающий лицевую часть (рис. 14.22).

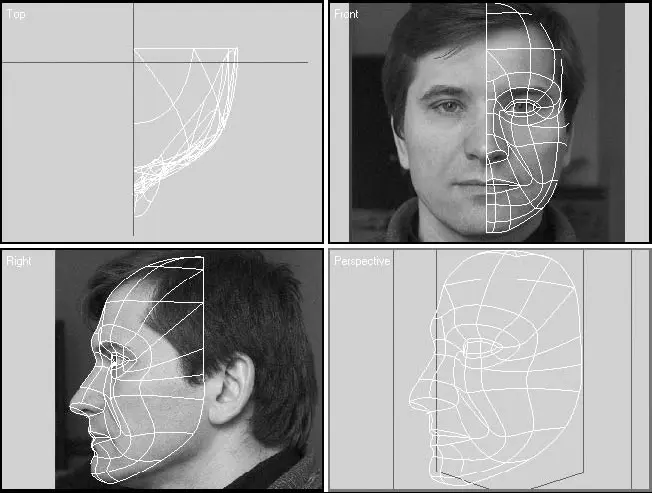

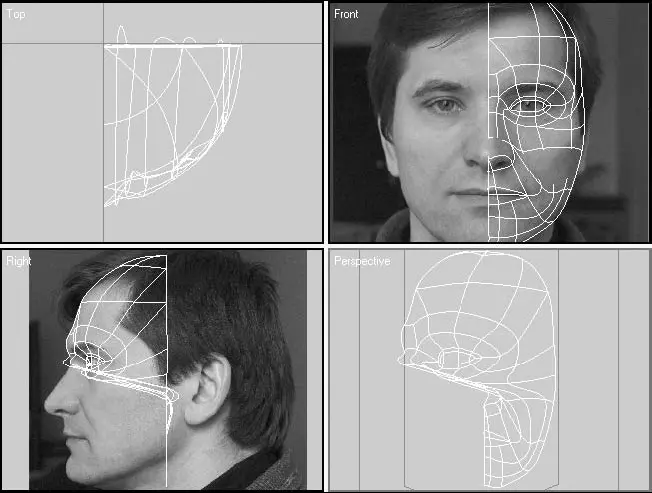

Рис. 14.22.Положение сплайнов в пространстве на лицевой части головы

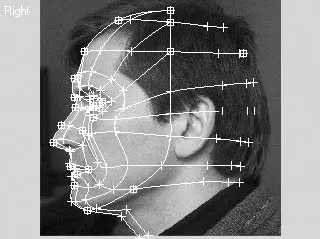

Продолжите наращивание сплайнов. На сей раз основные построения нужно вести в окне проекции вида сбоку. Включите привязку к вершинам и достройте сплайны на затылочной части головы. Здесь не требуется построения большого количества вершин – достаточно двух-трех дополнительных вершин на сплайн (рис. 14.23).

Продолжите построение, соединив вновь созданные точки вертикальными сплайнами (рис. 14.24).

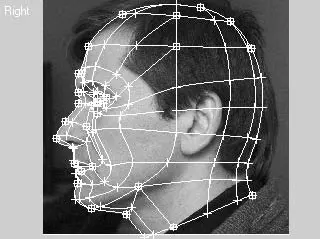

Рис. 14.23.Сплайны, построенные в окне проекции вида сбоку

Рис. 14.24.Соединенные вертикальные сплайны в окне проекции вида сбоку

Теперь нужно скорректировать положение вновь построенных точек в пространстве и проанализировать состояние сплайнов. Сплайны, которые имеют начало или конец в середине сетки, нужно объединить со сплайнами, к которым они примыкают (так же, как для лицевой части головы).

После этого получится почти законченный каркас из сплайнов. На этом этапе моделирования можно посмотреть, какой будет поверхность разрабатываемой модели. Для этого выполните следующие действия.

1. Выделите в любом окне проекции каркас из сплайнов (это должен быть один объект).

2. Сделайте его копию, для чего выполните команду Edit ► Clone (Правка ► Клонировать) и в появившемся окне Clone Options (Параметры клонирования) выберите тип создаваемых при клонировании объектов Reference (Подчинение).

3. Присвойте копии модификатор Surface (Поверхность), выполнив команду Modifiers ► Patch/Spline Editing ► Surface (Модификаторы ► Редактирование патчей/сплайнов ► Поверхность).

4. При необходимости в свитке Parameters (Параметры) установите флажок Flip Normals (Обратить нормали).

Выполненные действия приведут к тому, что в окнах проекций, кроме студии, будут присутствовать еще два объекта: каркас из сплайнов и его копия с поверхностью. Если позволяет производительность вашего компьютера, сделайте еще один, симметрично отображенный, экземпляр объекта с поверхностью, чтобы видеть всю геометрию головы (рис. 14.25).

После этого необходимо уточнить положение вершин в пространстве. Именно сейчас, когда видна вся поверхность, можно передвигать вершины каркасного объекта, чтобы привести геометрию головы к желаемому виду.

После коррекции положения вершин в пространстве можно переходить к построению отверстия в носу. Для этого в нижнюю часть носа добавьте сплайны, как показано на рис. 14.26. Внутренний сплайн, образующий отверстие, скопируйте вверх (внутрь носа), чтобы впоследствии создать верхнюю часть отверстия.

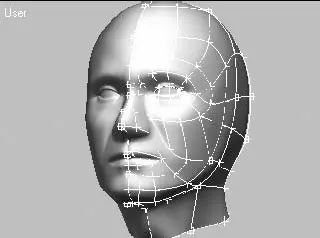

Рис. 14.25.Модель головы с каркасом из сплайнов и поверхностью

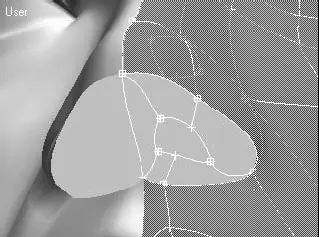

Рис. 14.26.Форма сплайнов, формирующих отверстие в носу

Соедините все точки при помощи дополнительных сплайнов. В нижней части носа при помощи команды Refine (Уточнить) свитка Geometry (Геометрия) создайте две дополнительные вершины, после чего соедините их сплайнами (рис. 14.27).

Перед тем как перейти к моделированию уха, необходимо проанализировать всю поверхность и при необходимости внести изменения. Обратите внимание на характерные линии головы. Не забывайте контролировать весь процесс изменения положения вершин во всех окнах проекций. В районе серединной линии могут оставаться погрешности геометрии, связанные с тем, что обе половинки модели являются самостоятельными объектами. В остальном поверхность должна иметь законченный вид (рис. 14.28).

Моделирование уха – завершающий и, пожалуй, самый сложный этап. Сложность построения заключается в том, что в этой относительно маленькой форме сосредоточено большое количество сплайнов и без соответствующего опыта моделирования трудно в них разобраться.
