На начальном этапе построения уха модель головы не понадобится и ее лучше спрятать. Чтобы сделать это, щелкните на модели правой кнопкой мыши и в появившемся контекстном меню выберите пункт Hide Selection (Спрятать выделенное). После этого в окне проекции вида сбоку создайте начальный сплайн для уха (рис. 14.29).

Рис. 14.27.Фрагмент носа с поверхностью

Рис. 14.28.Вид модели головы перед началом моделирования уха

Размер сплайна произвольный – на данном этапе это неважно, впоследствии вы сможете масштабировать так, как вам будет нужно.

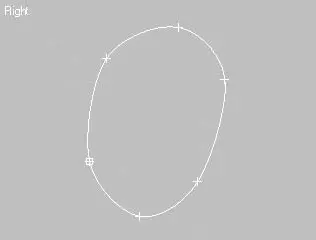

Рис. 14.29.Начальный сплайн для построения модели уха

Рис. 14.30.Взаимное положение сплайнов уха в окнах проекций Right (Справа) ( а ) и Front (Спереди) ( б )

Добавьте внутрь первого еще один сплайн и, сдвинув его немного относительно первого (в окне проекции Front (Спереди)), соедините с первым (рис. 14.30).

Постройте еще один сплайн, но уже не замкнутый, а от точек, лежащих на внутреннем сплайне. Снова соедините созданный сплайн отрезками с теми, которые были построены ранее. После этого скорректируйте положение всех точек в пространстве (рис. 14.31).

Продолжите формирование ушной раковины. В окне проекции To p (Сверху), удерживая нажатой клавишу Shift, скопируйте последний сплайн, немного сдвинув его вправо. После этих операций снова соедините отрезками новый сплайн с предыдущими (рис. 14.32).

По тому же принципу постройте еще один сплайн. На этот раз он должен находиться с внутренней стороны ушной раковины. Проще всего сделать такой сплайн при помощи копирования с масштабированием. И, конечно, снова соедините вершины соседних сплайнов отрезками (рис. 14.33).

Постройте последний сплайн внутри уха для формирования противозавитка.

Рис. 14.31.Начало формирования ушной раковины

Рис. 14.32.Сплайны, описывающие внешний контур ушной раковины

Рис. 14.33.Каркас из сплайнов, формирующий завиток ушной раковины

Теперь можно скопировать объект Reference (Подчинение), аналогично тому, как это делали для головы, и применить модификатор Surface (Поверхность). Выполненные действия помогут вам увидеть все изменения, вносимые в модель уха, продолжая при этом работать со сплайнами (рис. 14.34).

При создании сплайнов обращайте внимание на то, как они расположены в пространстве, для чего контролируйте построения во всех окнах проекций. Кроме того, время от времени поворачивайте модель в окне проекции Perspective (Перспектива) или User (Пользовательская), чтобы рассмотреть ее со всех сторон. При выполнении поперечных сплайнов не забывайте соединять вершины и объединять их при помощи команды Weld (Объединить).

После того как соединятся все вершины, должно получиться изображение, похожее на рис. 14.35.

Дальнейшее моделирование заключается в том, что нужно скорректировать положение построенных вершин. При необходимости преобразуйте вершины в тип Bezier Corner (Угол Безье), чтобы с помощью манипуляторов Безье было удобнее изменять форму сплайна. Для этого выделите необходимые для преобразования вершины и щелкните на них правой кнопкой мыши. В появившемся контекстном меню щелкните на строке Bezier Corner (Угол Безье).

Не вдаваясь в детали, постарайтесь передать общую форму ушной раковины (рис. 14.36).

Рис. 14.34.Модель уха после применения модификатора Surface (Поверхность)

Рис. 14.35.Поверхность модели уха после построения всех сплайнов
