Владимир Верстак - 3ds Max 2008. Секреты мастерства

Можно построить еще один сплайн вокруг существующего. Для этого в окне проекции Front (Спереди), удерживая нажатой клавишу Shift, воспользуйтесь командой Scale (Масштабирование) контекстного меню и увеличьте копию сплайна. После этого на уровне редактирования вершин немного скорректируйте положение вновь созданных вершин. Новый сплайн можно также построить обычным способом (рис. 14.7).

В процессе построения сплайна не забывайте о том, что для поверхности такого типа предпочтительно использовать по четыре вершины для образования патча, поэтому старайтесь их строить осознанно и в тех местах, которые обеспечивают именно такое построение. Кроме того, как уже говорилось выше, сплайны должны повторять характерные линии строящейся модели.

После того как вы построите два сплайна по форме разреза глаза, создайте еще один вокруг глаза, но уже от середины переносицы, далее по линии брови до окончания глазной впадины и обратно (рис. 14.8).

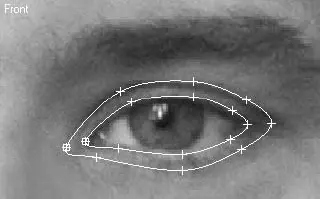

Рис. 14.7.Второй сплайн, построенный методом копирования

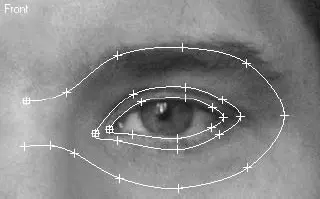

Рис. 14.8.Третий сплайн, построенный вокруг глаза

Для выполнения дальнейших операций построения сплайнов необходимо настроить привязки к вершинам. Для этого щелкните правой кнопкой мыши на кнопке Snaps Toggle (Переключение привязок)

в результате чего откроется окно Grid and Snap Settings (Настройки сетки и привязок). Установите в нем флажки, как показано на рис. 14.9.

После этого можно соединить построенные вершины поперечными сплайнами (рис. 14.10). Для этого в области New Vertex Type (Тип новых вершин) свитка Geometry (Геометрия) настроек сплайна установите переключатель в положение Smooth (Сглаживание), а затем щелкните на кнопке Create Line (Создать линию), после чего начните построение сплайнов.

Рис. 14.9.Окно Grid and Snap Settings (Настройки сетки и привязок) с настройками привязок

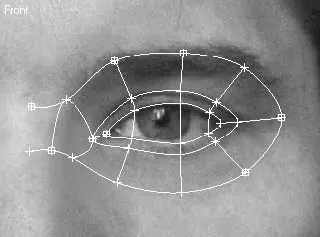

Рис. 14.10.Созданные поперечные сплайны

Продолжаем строить сплайны. На этот раз спуститесь немного вниз и постройте горизонтальный сплайн, проходящий по верхней части крыльев носа до середины уха, и сплайн по лобной кости вокруг глаза до пересечения с нижним сплайном. Не забывайте при этом выдерживать соответствие уже построенному количеству вершин (рис. 14.11).

Продолжите построение сплайнов и соедините вершины двух вновь построенных с вершинами созданных ранее (рис. 14.12).

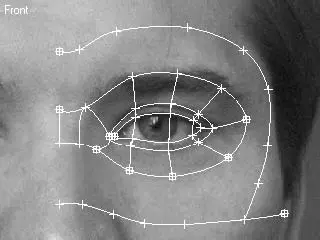

Рис. 14.11.Добавлены два новых сплайна

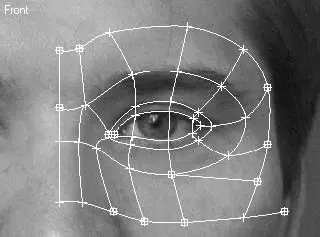

Рис. 14.12.Построены поперечные сплайны

Напомню, что пока все построения ведутся только в окне проекции Front (Спереди).

Создайте еще два сплайна в районе лобной кости. Количество вершин можно сократить до трех в верхнем и до четырех в нижнем сплайнах (рис. 14.13), так как в этом месте геометрия не имеет ярко выраженных изменений.

Хочу напомнить, что мы строим модель одной половины головы, следовательно, крайние левые вершины сплайнов должны проходить по осевой линии, то есть через середину лба, носа, губ и подбородка.

Далее создайте сплайн по контуру верхней части головы и соедините его с уже существующими (рис. 14.14).

Рис. 14.13.Два сплайна, построенные в области лобной кости

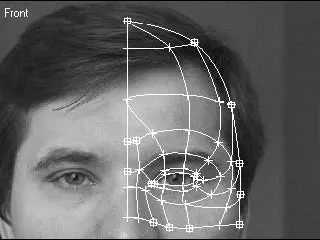

Рис. 14.14.Сплайны, построенные по контуру головы

Продолжите создание сплайнов в нижней части лица. Старайтесь строить вершины так, чтобы сплайны проходили по характерным линиям, образованным основанием и крыльями носа, а также губами и разрезом рта (рис. 14.15).

Если бы мы стремились к большей детализации лица, для формирования геометрии носа и губ пришлось бы значительно увеличить количество вершин, но в данном задании постараемся обойтись минимальным.
