Владимир Верстак - 3ds Max 2008. Секреты мастерства

Карту рельефа можно нарисовать в любой программе растровой графики или получить из фотографии шины. В любом случае это должно быть монохромное изображение, где градации цвета, отличного от черного, будут создавать на объекте рельеф (рис 13.45).

На рис. 13.46 представлен результат визуализации шины с примененным к ней материалом.

Рис. 13.45.Карта рельефа для шины

Рис. 13.46.Результат визуализации шины

Материал диска – хром, который вы создавали в начале раздела.

Если колесо не будет видно вблизи, я использую текстурную карту в качестве отражений. Это экономит время визуализации, так как для просчетов карты Raytrace (Трассировка) требуются дополнительные компьютерные ресурсы.

Иногда для дисков приходится применять логотипы и карты Bump (Рельефность). Я пользуюсь для этих целей материалом Blend (Смешиваемый). Этот материал по своим настройкам похож на рассмотренную выше карту Mix (Смешивание). В качестве примера я представляю вашему вниманию настройки этого материала (рис. 13.47) для логотипа, выполненного на диске колеса.

Вторым материалом в данном случае является стандартный материал черного цвета, хотя может быть применена любая другая карта текстуры или материал. Mask (Маска) – это черно-белое растровое изображение логотипа (рис. 13.48). Именно она определяет взаимное смешивание двух материалов.

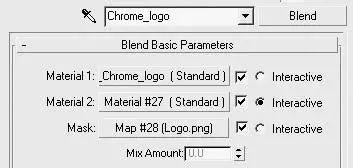

Рис. 13.47.Параметры материала Blend (Смешиваемый)

Рис. 13.48.Маска для смешивания двух материалов

На рис. 13.49 представлен фрагмент модели колеса с примененным материалом Blend (Смешиваемый).

Рис. 13.49.Фрагмент визуализации диска

ПРИМЕЧАНИЕ

На прилагаемом к книге DVD в папке Examples\Глава 13 находится файл Car_details.mat с материалами деталей автомобиля и Wheel.mat с материалом шины и диска.

На этом упражнение по визуализации автомобиля можно считать законченным. Иногда я оставляю на несколько дней настройку визуализации, а затем возвращаюсь к ней, пытаясь по-новому осмыслить сделанную работу. Это помогает увидеть ошибки. Часто полезно показать работу посторонним людям и выслушать их замечания.

• Моделирование головы при помощи модуля Surfacetools

• Моделирование головы при помощи полигонов

• Моделирование ресниц

• Использование UV-проецирования для полигональной модели головы

• Текстурирование головы человека

• Создание волос

Моделирование головы – не только интересное, но и сложное занятие, которое по плечу только опытным пользователям программ трехмерной графики. Все описанные в этой главе операции требуют предварительной подготовки.

В двух первых разделах рассмотрено моделирование при помощи модуля Surfacetools и полигонального моделирования. Они описывают принципы моделирования головы со средним уровнем детализации, достаточным для создания реалистичного образа. В следующих разделах рассказано, как создаются текстуры лица человека. Кроме того, рассмотрено, как создать волосы для модели.

Разработанный Питером Ватье (Peter Watje) для компании Digimation модуль Surfacetools стал незаменимым средством для моделирования объектов органического происхождения. При работе с ним вы размещаете сплайны в соответствии с контурами модели, после чего применяете один из двух инструментов Surfacetools – модификатор поверхности Surface (Поверхность) – и превращаете сплайны в готовую модель. Как только вы начнете работать с этим модулем, вы поймете, насколько просто можно создавать сложные модели.

Прежде чем перейти к моделированию головы, вам необходимо обладать двумя фотографиями головы: в фас и профиль.

ПРИМЕЧАНИЕ

При желании вы можете воспользоваться фотографиями Front.jpg и Side.jpg, подготовленными для работы с данной главой, которые находятся в папке Examples\Глава 14 прилагаемого к книге DVD.
