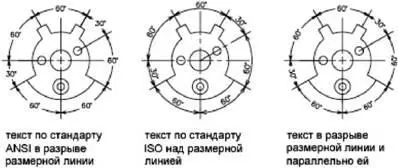

На размерный текст влияют и другие параметры, например "Ориентация текста". Так, если установлена горизонтальная ориентация, то текст, размещаемый между выносными линиями в центре размерной линии, ориентируется горизонтально, как показано на левом чертеже выше. Здесь ориентация текста сохраняется горизонтальной даже в том случае, когда размерная линия не расположена горизонтально.

Размещение текста вдоль размерной линии

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Текст" диалогового окна "Изменение размерного стиля" в группе "Ориентация текста" установить опцию "Вдоль размерной линии".

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Размещение текста у второй выносной линии

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Текст" диалогового окна "Изменение размерного стиля" в группе "Выравнивание текста" из списка "По горизонтали" выберите опцию "У 2-й выносной".

Изменение параметров вызывает обновление образца изображения.

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Размещение размерного текста вручную

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Размещение" диалогового окна "Изменение размерного стиля" в группе "Подгонка элементов" включите опцию "Размещение текста вручную".

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

При создании размера можно перемещать текст вдоль размерной линии. Для задания положения размерной линии и текста можно воспользоваться устройством указания или ввести координаты с клавиатуры.

Размер или стили

РЗМСТИЛЬ

Размещение текста над размерной линией

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Текст" диалогового окна "Изменение размерного стиля" в группе "Выравнивание текста" из списка "По вертикали" выберите опцию "Над линией".

Изменение параметров вызывает обновление образца изображения.

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

РЗМРЕДТЕКСТ

Перемещение и поворот размерных текстов

Системные переменные

DIMJUST

Управление положением размерного текста по горизонтали

DIMTAD

Управление расположением текста по вертикали относительно размерной линии

DIMTIH

Управляет ориентацией размерного текста для всех типов размеров, кроме ординатных, если текст вписывается между выносными линиями

DIMTOH

Управляет ориентацией размерного текста за выносными линиями

DIMTVP

Определяет вертикальное положение размерного текста над или под размерной линией

DIMUPT

Управляет параметрами при пользовательском расположении текста

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Размерный текст может содержать различные префиксы и суффиксы, а также другие определенные пользователем текстовые элементы. Можно также задать текстовый стиль и изменить параметры форматирования размерного текста.

Программа позволяет работать с разнообразными текстовыми элементами, определяемыми пользователем, префиксами и суффиксами, поддерживаемыми размерным стилем, а также сгенерированными значениями размеров. Например, можно добавить символ диаметра в качестве префикса измерения или сокращение (например, мм) для единицы измерения в качестве суффикса. Описывать таким образом можно любой размерный текст, применяя любые доступные префиксы и суффиксы, основные и альтернативные единицы, а также обозначение двустороннего допуска. Допуски формы и расположения определяются независимо.
