Autodesk - AutoCAD 2008. Руководство пользователя

Задание формата альтернативных единиц измерения для всех размерных субстилей за исключением углового

DIMALTZ

Управление подавлением нулей в альтернативных размерных единицах.

DIMAPOST

Указывает префикс или суффикс текста (или и то, и другое) для альтернативных размерных единиц для всех типов размеров, кроме угловых

DIMAUNIT

Установка формата единиц измерения для угловых размеров.

DIMDEC

Установка числа десятичных знаков, отображаемых для основных единиц размера

DIMDSEP

Задает символ десятичного разделителя, используемый при создании размеров с десятичным форматом единиц измерения.

DIMLFAC

Установка масштабного коэффициента для значений линейных размеров.

DIMLUNIT

Установка единиц для всех типов размеров, кроме угловых.

DIMPOST

Указание префикса или суффикса текста (или и того, и другого) для размерных единиц

DIMTDEC

Устанавливает количество десятичных знаков для значений допусков в основных единицах

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Все значения размерных чисел, включая двусторонние допуски, можно округлять.

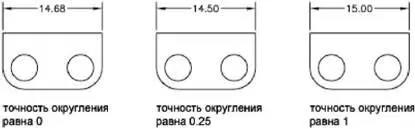

Все значения размерных чисел, кроме угловых размеров, можно округлить. Например, если задать точность 0,25, все измеренные расстояния будут округлены до ближайшего кратного 0,25. Число десятичных знаков в дробной части зависит от точности, заданной для основных и альтернативных единиц, а также для двусторонних допусков.

Округление размерных значений

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Основные единицы" диалогового окна "Изменение размерного стиля" в группе "Линейные размеры" введите значения в поле "Округление".

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

Системные переменные

DIMRND

Округление всех размерных расстояний в соответствии с указанным значением

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Отображение ведущих и замыкающих нулей в числовых значениях размерного текста можно подавлять.

Если включить подавление ведущих нулей, то значение 0,500 выводится как ,500. При подавлении замыкающих нулей 0,500 записывается как 0,5. При подавлении и тех и других нулей 0,5000 записывается как ,5, а 0,0000 как 0.

В следующей таблице представлены результаты подавления нулей в архитектурных единицах. Флажок подавления нулей не распространяется на значения в дюймах, выраженные с помощью дробей. Например, значение 4'-3/4" записывается как 4'-0 3/4".

Подавление нулей для футов и дюймов

Подавление нулей в размерных значениях

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Основные единицы" или "Альт. единицы" диалогового окна "Изменение размерного стиля" в группах "Подавление нулей" установить любые из следующих опций:

■ Ведущие.Подавление ведущих нулей в десятичных значениях.

■ Замыкающие.Подавление хвостовых нулей в десятичных значениях.

■ 0 футов.Подавление отображения значения "0 футов" в размере формата футы-дюймы.

■ 0 дюймов.Подавление отображения значения "0 дюймов" в размере формата футы-дюймы.
