Autodesk - AutoCAD 2008. Руководство пользователя

Для отображения значений размерных чисел можно задавать различные параметры форматирования. Также имеется возможность управления представлением расстояния между числами.

Числовые значения измеряемых величин могут наноситься на размерах как в одной системе измерений, так и в двух. В любом случае, существует возможность задавать формат отображаемых значений.

Параметры настройки основных единиц позволяют управлять выводом размерных значений. Можно форматировать размерные единицы, а также задавать такие свойства, как точность представления числовых значений и вид десятичного разделителя. Например, можно задать в качестве префикса обозначение диаметра, как показано на чертеже. Любой заданный префикс заменяет префиксы, обычно используемые для размеров диаметра и радиуса (символ Юникод 2205 и R, соответственно).

Все эти параметры задаются на вкладке "Основные единицы" Диспетчера размерных стилей.

Пользователь может наносить размеры с указанием величин сразу в двух системах единиц. Обычно такая возможность используется для проставления значений размеров в метрических единицах, если чертеж выполнен в британских единицах, и наоборот. Величина размера в альтернативных единицах наносится в квадратных скобках [ ] в размерном тексте. Альтернативные единицы не могут использоваться при нанесении угловых размеров.

Если включен режим альтернативных единиц, то выводимые значения в альтернативных единицах получаются путем умножения значений в основных единицах на заданный коэффициент пересчета. Этот коэффициент представляет число альтернативных единиц в одной текущей размерной единице. По умолчанию для основных британских единиц принимается коэффициент 25,4, используемый для пересчета дюймов в миллиметры. По умолчанию для основных метрических единиц коэффициент составляет примерно 0,0394, что равно количеству дюймов в миллиметре. Количество десятичных знаков устанавливается параметром точности альтернативных единиц.

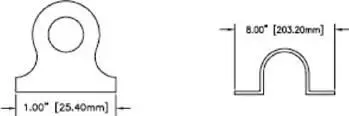

Например, если основными являются британские единицы, для коэффициента пересчета задано значение 25,4, а для точности — 0,00, то размеры могут иметь такой вид:

Добавление и форматирование основных единиц

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Основные единицы" диалогового окна "Изменение размерного стиля" в группах "Линейные размеры" и "Угловые размеры" задайте параметры форматирования и точность основных единиц.

4. В группе "Линейные размеры" введите префикс и суффикс для размеров.

5. Нажмите "OK".

6. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Добавление и форматирование альтернативных единиц

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Альт. единицы" диалогового окна "Изменение размерного стиля" установить флажок "Разрешить альтернативные единицы".

4. В группе "Альтернативные единицы":

■ Выберите формат единиц из списка.

■ Задайте точность значений для альтернативных единиц.

■ Введите любые префикс и суффикс для нанесения размеров. Здесь можно использовать символ пробела для задания интервала между префиксом или суффиксом и размерным значением.

5. Нажмите "OK".

6. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

Системные переменные

DIMALT

Управление альтернативными единицами в размерах.

DIMALTD

Управление количеством десятичных знаков в альтернативных единицах.

DIMALTF

Управление множителем для альтернативных единиц.

DIMALTTD

Установка числа знаков после запятой в значениях допуска для альтернативных размерных единиц

DIMALTU
