Autodesk - AutoCAD 2008. Руководство пользователя

4. В группе "Опции размещения" установите нужный режим.

5. Нажмите "OK".

6. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

Системные переменные

DIMATFIT

Определение размещения размерного текста и стрелок, если и для текста, и для стрелок недостаточно места в выносных линиях

DIMJUST

Управление положением размерного текста по горизонтали

DIMLWD

Задание веса для размерных линий.

DIMTAD

Управление расположением текста по вертикали относительно размерной линии

DIMTIH

Управляет ориентацией размерного текста для всех типов размеров, кроме ординатных, если текст вписывается между выносными линиями

DIMTIX

Отображает текст между размерными линиями

DIMTOFL

Управляет построением размерной линии между выносными линиями, даже если текст размещается вне линий

DIMTOH

Управляет ориентацией размерного текста за выносными линиями

DIMTVP

Определяет вертикальное положение размерного текста над или под размерной линией

DIMUPT

Управляет параметрами при пользовательском расположении текста

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Имеется возможность вручную указывать положение размерного текста, а также задавать его выравнивание и ориентацию.

В программе доступно несколько параметров для выравнивания, соответствующих международным стандартам. Также можно выбирать местоположение текста.

Многие параметры размещения взаимозависимы. В Диспетчере размерных стилей выводится пример изображения, обновляемый каждый раз при смене параметров для показа результата размещения размерного текста.

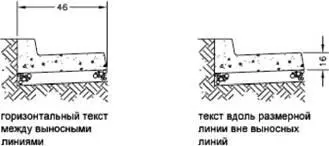

Независимо от того, размещается ли размерный текст между выносными линиями или снаружи, имеется возможность задания ориентации текста как вдоль размерной линии, так и в горизонтальном направлении. На следующих чертежах показаны оба этих режима.

По умолчанию установлена горизонтальная ориентация размерного текста даже для вертикальных размеров.

Положение текста вдоль размерной линии по отношению к выносным линиям называют размещением текста. Для произвольного размещения текста при нанесении размера следует включить опцию "Размещение текста вручную" на вкладке "Размещение" диалогового окна работы с размерными стилями. Для автоматического размещения текста в центре размерной линии или у одной из выносных линий используются опции размещения, устанавливающие нужный режим.

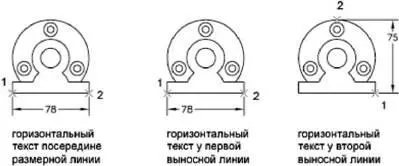

Первая и вторая выносные линии определяются последовательностью указания начальных точек выносных линий во время построения размера. Для угловых размеров вторая выносная линия повернута в направлении против часовой стрелки от первой. На следующем чертеже цифрой 1 обозначена первая начальная точка выносных линий, цифрой 2 — вторая.

При размещении текста создаваемого размера вручную имеется возможность указания положения текста в любом месте вдоль размерной линии, между выносными линиями или снаружи. Этот режим позволяет наиболее оптимально размещать текст при наличии очень ограниченного места. Однако при использовании горизонтальной ориентации размерного текста достигается большая аккуратность нанесения последовательности размеров.

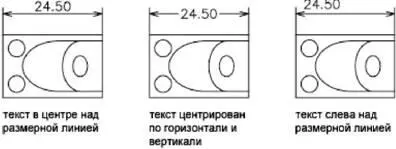

Положение текста по отношению к размерной линии называют вертикальными размещением текста. Текст может размещаться над или под размерной линией, а также в центре размерной линии. В соответствии со стандартами ANSI, размерный текст обычно размещается в центре, разрывая размерную линию. Стандарты ISO предусматривают расположение размерного текста над размерной линией или за пределами объекта на который наносятся размеры. На следующих чертежах показаны примеры допустимого по стандартам ISO нанесения размерного текста.
