Имеется возможность управления размещением размерного текста, стрелок и линий выносок относительно размерных и выносных линий.

Как правило, размерный текст и стрелки располагаются между выносными линиями. Однако, в случае нехватки места, можно изменять расположение этих размерных элементов.

На результат размещения текста и стрелок между выносными линиями влияют различные факторы, в том числе расстояние между выносными линиями и величина стрелок. Обычно выбирается оптимальное расположение объектов, обеспечивающее наличие свободного места. Если есть возможность, текст и стрелки размещаются между выносными линиями, независимо от установленных опций размещения.

При создании новых размеров можно вручную задавать положение размерного текста путем ввода координат с клавиатуры или указанием точки с помощью устройства указания. В противном случае программа вычислит наилучшее расположение текста. Режимы автоматического размещения размерного текста и стрелок задаются на вкладке "Размещение" диалогового окна работы с размерными стилями. Например, можно установить такой режим, чтобы текст и стрелки размещались одинаковым способом. В этом случае, если между выносными линиями недостаточно места хотя бы для одного из элементов, то и размерный текст, и стрелки наносятся вне выносных линий. И наоборот, можно задать опции таким образом, чтобы между выносными линиями размещались либо стрелки, либо текст при наличии достаточного места для размещения хотя бы одного их этих элементов.

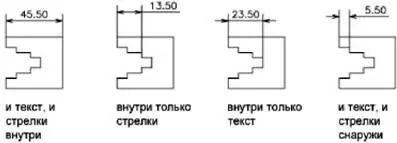

На следующих иллюстрациях показано определение программой оптимального расположения для стрелок и текста.

Если между выносными линиями недостаточно места для размещения текста, то имеется возможность автоматического создания выноски. Такой способ наиболее предпочтителен в тех случаях, когда при размещении вне выносных линий текст наезжает на другие элементы, например, при построении размерной цепи. Сторона, где должен располагаться текст относительно выноски, определяется режимом горизонтального выравнивания, заданного на вкладке "Текст" диалогового окна работы с размерными стилями. Положение размерного текста и стрелок можно сохранить между выносными линиями, изменяя их величину.

Даже если стрелки наносятся вне выносных линий, можно провести размерную линию между выносными. Пример такого принудительного размещения размерной линии показан на следующем чертеже.

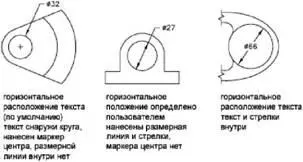

Можно наносить несколько разных размеров диаметров в зависимости от размещения текста, режима горизонтального выравнивания, задаваемого на вкладке "Текст", и параметра "Размерная линия между выносными", устанавливаемого на вкладке "Размещение".

Размещение текста между выносными линиями

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Размещение" диалогового окна "Изменение размерного стиля" в группе "Опции размещения" задайте нужный режим.

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Если имеется достаточно места, текст размещается между выносными линиями.

Размер или стили

РЗМСТИЛЬ

Принудительное размещение размерной линии между выносными линиями и выбора режима размещения

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. На вкладке "Размещение" диалогового окна "Изменение размерного стиля" в группе "Подгонка элементов" установите флажок "Размерная линия между выносными".
