Autodesk - AutoCAD 2008. Руководство пользователя

Получение списка параметров имеющегося размерного стиля

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей введите имя нужного стиля или выберите размер, стиль которого нужно просмотреть.

3. Нажмите кнопку "Сравнить".

В списке перечислены используемые переменные с заданными значениями и кратким описанием. Переопределения свойств выбранного размерного стиля не отображаются в списке.

Размер или стили

РЗМСТИЛЬ

Получение списка размерных стилей в текущем чертеже

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей в разделе "Вывести в список" выберите "Все стили" или "Задействованные стили".

Размер или стили

РЗМСТИЛЬ

Сравнение размерных стилей

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В списке "Стили" Диспетчера размерных стилей выберите стиль, который необходимо сравнить.

3. Нажмите кнопку "Сравнить".

Размерный стиль сравнивается с текущим размерным стилем.

Размер или стили

РЗМСТИЛЬ

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Имеется возможность управления отображением размерных линий, выносных линий, стрелок и маркеров центра.

Можно изменять свойства размерных линий, включая цвет, толщину и интервал.

Имеется возможность изменения различных свойств размерных линий. Существует возможность:

■ Указывать цвет и толщину линии для визуального эффекта и печати.

■ Отключать отображение размерной линии или, если она разделена текстом, одну или обе ее половины.

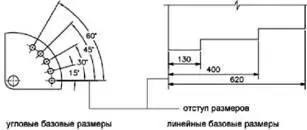

■ Задавать интервал между соседними размерными линиями в базовых размерах.

■ Указывать расстояние, на которое размерная линия выходит за выносные линии, для окончаний размерных линий на строительных чертежах (с наклонными засечками).

Форматирование размерных линий

1. Выберите пункт меню "Размер"→"Размерный стиль".

2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".

3. В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" измените параметры в разделе "Размерные линии".

4. Нажмите "OK".

5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Размер или стили

РЗМСТИЛЬ

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

Системные переменные

DIMCLRD

Указание цветов для размерных линий, стрелок и размерных линий выноски.

DIMDLE

Установка значения расстояния, на которое размерная линия выступает за выносную линию, когда наклонные засечки рисуются вместо стрелок

DIMDLI

Управление расстоянием между размерными линиями в базовых размерах

DIMGAP

Установка зазора вокруг размерного текста при разрыве размерной линии в соответствии с размерным текстом

DIMLTYPE

Устанавливает тип размерной линии

DIMLWD

Задание веса для размерных линий.

DIMSD1

Управление подавлением первой размерной линии и стрелки

DIMSD2

Управление подавлением второй размерной линии и стрелки

DIMSOXD

Подавляет отображение стрелок при отсутствии достаточного пространства между выносными линиями

DIMTOFL

Управляет построением размерной линии между выносными линиями, даже если текст размещается вне линий

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Можно изменять свойства выносных линий, включая цвет, толщину, превышение и длину смещения.

Можно изменять различные свойства выносных линий. Существует возможность:

■ Указывать цвет и толщину линии для визуального эффекта и печати.
