Autodesk - AutoCAD 2008. Руководство пользователя

Перед применением команды ПЛОСКСНИМОК не обязательно задавать какой-то определённый вид. Можно настроить чертёж в ортогональном или параллельном виде.

Плоский вид создается со следующими параметрами:

■ Вид включает все 3D объекты на видовом экране пространства модели. Объекты, которые не следует помещать в вид, необходимо расположить на отключённых или замороженных слоях.

■ Плоские виды создаются в виде блоков, которые можно переименовывать и редактировать с помощью команды БЛОКРЕД.

■ Создаваемый блок определяется настройками отображения для линий переднего плана и скрытых линий, выполняемыми в диалоговом окне "Плоский снимок".

■ Скрытые линии фиксируются и отображаются в блоке с помощью настроек отображения для параметра "Линии заднего плана" в диалоговом окне "Плоский снимок".

■ 3D объекты, рассечённые объектом-сечением, помещаются в вид целиком. Командой ПЛОСКСНИМОК эти объекты помещаются в вид так, как если бы они не были рассечены.

ПРИМЕЧАНИЕ. Для построения профилей изображений 3D тел в пространстве листа применяется команда Т-ПРОФИЛЬ.

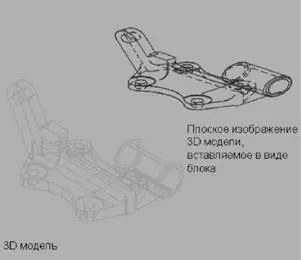

Создание плоского 2D вида 3D модели

1. Настройте вид 3D модели.

2. В командной строке введите плоскснимок.

3. В диалоговом окне "Плоский снимок" в группе "Назначение" выберите один из параметров.

4. Измените цвет и тип для фоновых и погашенных линий.

5. Нажмите кнопку "Создать".

6. Укажите на экране точку вставки для размещения блока. При необходимости отрегулируйте положение базовой точки, масштаб и угол поворота. Создаётся блок, состоящий из 2D геометрической структуры, который проецируется на плоскость XY текущей ПСК.

Команды

ПЛОСКСНИМОК

Создание 2D представления всех 3D объектов в текущем виде

Т-ПРОФИЛЬ

Создает профили трехмерных тел в пространстве листа

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

При аннотировании чертежей можно пользоваться инструментами и свойствами, упрощающими работу с аннотациями.

К аннотациям относятся примечания, поясняющие обозначения других типов, а также объекты, обычно используемые для добавления информации к чертежу.

Примеры аннотаций

■ Примечания и метки

■ Таблицы

■ Размеры и допуски

■ Штриховки

■ Метки-идентификаторы

■ Блоки

Типы объектов, которые можно использовать при создании аннотаций

■ Штриховки

■ Текст (однострочный и многострочный)

■ Таблицы

■ Размеры

■ Допуски

■ Выноски и мультивыноски

■ Блоки

■ Атрибуты

Можно автоматизировать процесс масштабирования аннотаций в различных видовых экранах листа и в пространстве модели.

Для объектов, обычно используемых при аннотировании чертежей, предусмотрено свойство "Аннотативный". Это свойство позволяет автоматизировать процесс масштабирования аннотаций для вывода на печать или отображения в соответствии с требуемым форматом листа бумаги.

Вместо создания нескольких аннотаций разных размеров в отдельных слоях можно включить для объекта или стиля свойство "Аннотативный" и задать масштаб аннотаций для видовых экранов компоновки или модели. Масштаб аннотаций определяет размер аннотативных объектов относительно геометрии модели на чертеже.

Для просмотра видеоролика с инструкциями щелкните на стрелке "Просмотр".

Указанные ниже объекты, обычно используемые при аннотировании чертежей, содержат свойство "Аннотативный".

■ Текст

■ Размеры

■ Штриховки

■ Допуски

■ Мультивыноски

■ Блоки

■ Атрибуты

Если для такого объекта активизировано свойство "Аннотативный" (задано значение "Да"), этот объект называется аннотативным объектом.

Для аннотативных объектов следует задать формат бумаги. Масштаб аннотаций, заданный для видовых экранов листа и пространства модели, определяет размер аннотативных объектов в этих пространствах.
