Autodesk - AutoCAD 2008. Руководство пользователя

■ В чертеже можно иметь несколько объектов-сечений; однако функция псевдоразреза может быть активна только для одного из них. Например, в модели имеется два объекта-сечения: Сечение А и Сечение В. Если функция псевдоразреза Сечения А включена и выполняется активизирование функции псевдоразреза для Сечения В, функция псевдоразреза для Сечения А автоматически отключается.

■ Отключение слоя объекта-сечения не приводит к отключению функции псевдоразреза, но при замораживании слоя функция отключается.

■ При включенной функции псевдоразреза можно с помощью ручек плавно передвигать сегменты объекта-сечения и наблюдать результирующий эффект в 3D модели.

Включение и отключение функции псевдоразреза

1. Выберите объект-сечение.

2. Нажмите на секущей линии правую кнопку мыши

3. Для включения функции выберите пункт "Активизировать формирование псевдоразрезов". Если функция включена, нажмите, чтобы отключить ее.

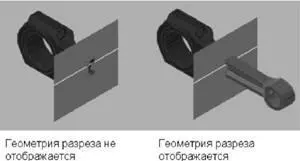

Отображение геометрии срезов

1. Выберите объект-сечение.

2. Нажмите на секущей линии правую кнопку мыши Для включения функции выберите пункт "Показать геометрию срезов.

Геометрия срезов отображается в соответствии с настройками "Линия переднего плана" в диалоговом окне "Параметры сечения".

Команды

ПСЕВДОРАЗРЕЗ

Включение режима псевдоразреза для выбранного объекта-сечения.

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

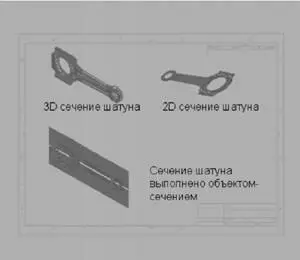

Предусмотрена возможность создания представления области поперечного сечения в виде 2D или 3D блока в месте пересечения 3D модели объектом-сечением.

Тип создаваемого блока задаётся в диалоговом окне "Создание сечения/уровня". Если в проекте требуется построение 2D чертежей уровней или 2D поперечных сечений, в режиме "2D сечение / уровень" создаётся точное представление блока, готовое для нанесения размеров. Если создаётся презентация и требуется опубликовать или тонировать срез 3D модели, используется режим "3D сечение".

При создании сечений нужно учитывать некоторые дополнительные обстоятельства.

■ Как 2D, так и 3D сечения могут быть вставлены в чертёж в виде неименованного блока или сохранены во внешнем файле в виде "пблока". Созданные сечения строятся в виде блоков, которые можно переименовывать и редактировать командой БЛОКРЕД.

■ Перед вставкой блоков в чертёж их можно поворачивать и изменять их масштаб. Предусмотрено также изменение базовой точки вставки.

■ Для создания сечений могут использоваться 3D объекты, вставленные в чертёж в виде внешних ссылок и блоков.

■ 2D сечения строятся с помощью 2D отрезков, дуг, окружностей, эллипсов, сплайнов и образцов штриховки.

■ 3D сечения строятся с помощью 3D тел и поверхностей, но для контуров профилей и образцов штриховки используются 2D отрезки.

■ Управление свойствами отображения блоков 2D сечений/уровней и блоков 3D сечений осуществляется в диалоговом окне "Параметры сечения".

Создание 2D или 3D сечения

1. Выберите объект-сечение. Нажмите на секущей линии правую кнопку мыши и выберите пункт "Создание 2D/3D сечения".

2. В диалоговом окне "Создание сечения/уровня" выберите "2D сечение/уровень" или "3D сечение".

3. Выберите "Включить все объекты".

4. В группе "Назначение" выберите "Вставить в виде нового блока".

5. Нажмите кнопку "Создать".

6. Укажите на экране точку вставки.

Вставляется неименованный блок, состоящий из 2D или 3D геометрической структуры.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Командой ПЛОСКСНИМОК создаётся плоский вид всех 3D тел и областей текущего вида.

Полученный вид представляет собой блок, являющийся плоскостным представлением 3D модели, спроектированным на плоскость XY. Эта процедура аналогична получению "снимка" всей 3D модели с помощью камеры и последующего устранения эффекта объёмности на фотографии. После вставки блока его можно изменять, поскольку плоский вид состоит из 2D геометрических объектов. Эта функция особенно удобна для создания технических иллюстраций.
