Autodesk - AutoCAD 2008. Руководство пользователя

Сохранение инструмента объекта-сечения в качестве инструмента инструментальной панели

1. На объекте-сечении выберите секущую линию.

2. Перетащите объект-сечение на инструментальную панель и, не отпуская кнопку мыши, переведите курсор на то место инструментальной панели, в которое нужно поместить инструмент.

Черная линия на палитре указывает возможное расположение инструмента.

3. Отпустите кнопку мыши.

Объект-сечение сохраняется в качестве инструмента инструментальной панели.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ИНСТРПАЛВКЛ

Открытие окна инструментальных палитр

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Построение секущей линии с несколькими сегментами (изломами) осуществляется в режиме "Вычерчивание сечения" команды СЕКПЛОСКОСТЬ. Другой способ добавления излома к существующему объекту-сечению заключается в использовании пункта "Добавить излом секущей плоскости" контекстного меню.

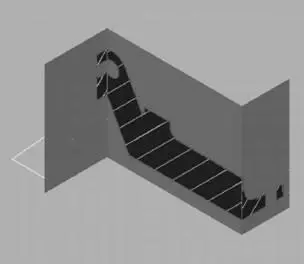

Объект-сечение, построенный с помощью сегмента с изломом

При добавлении излома к существующему объекту-сечению создаётся сегмент, перпендикулярный выбранному сегменту, в направлении, определяемом ручкой "Направление". К боковым или задним линиям объекта-сечения добавить изломы невозможно. При добавлении изломов к сечению параметр "Ближайшая привязка" временно включается.

После добавления изломов можно улучшить сегменты с изломами, используя ручки объекта-сечения .

Добавление изломов секущей плоскости

1. На объекте-сечении выберите секущую линию.

2. Нажмите на секущей линии правую кнопку мыши. Выберите "Добавить излом секущей плоскости".

3. Переведите курсор на секущую линию.

4. Выберите точку на секущей линии, в которую нужно поместить излом, перпендикулярный выбранному сегменту.

Для построения других изломов повторите эти действия.

ПРИМЕЧАНИЕ. В программе не допускается введение изломов, которые приводят к самопересечению или замыканию линии. Если это происходит, точка ввода игнорируется, а в командной строке выводится сообщение об ошибке.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ИЗЛОМРАЗРЕЗ

Добавление сегмента с изломом к объекту-сечению

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

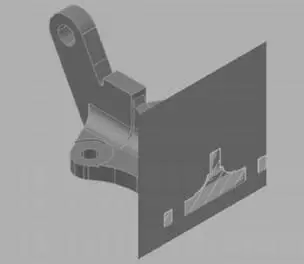

Если для объекта-сечения включена функция псевдоразреза, в пространстве модели можно динамически строить сечения 3D модели. При перемещении объекта-сечения через 3D модель его прозрачный указатель секущей плоскости разрезает тело, поверхность или область в режиме реального времени.

Функция псевдоразреза представляет собой аналитический инструмент, позволяющий видеть геометрию среза в 3D теле, поверхности или области в том месте, где объект-сечение пересекает 3D геометрическую структуру.

Можно также применять функцию псевдоразреза для анализа модели, перемещая объект-сечение назад и вперёд. Например, плавно передвигая объект-сечение через двигатель в сборе, можно визуализировать его внутренние компоненты.

Перед началом работы с псевдоразрезом необходимо разобраться с некоторыми ключевыми свойствами этой функции.

Использование функции псевдоразреза возможно только для 3D объектов и областей в пространстве модели.

■ Функция псевдоразреза включается или отключается в зависимости от режима, используемого при создании объекта-сечения. Например, выбор грани создаёт объект-сечение с включённой функцией псевдоразреза; в режиме "Вычерчивание сечения" создаётся объект-сечение с отключённой функцией псевдоразреза. После того как объект-сечение создан, функцию псевдоразреза любого объекта-сечения можно включить или отключить вручную.
