Autodesk - AutoCAD 2008. Руководство пользователя

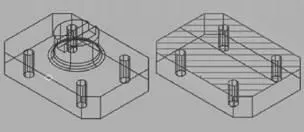

Создание объекта-сечения с помощью выбора грани

1. Выберите меню Рисование→Моделирование→Секущая плоскость.

2. Нажмите кнопку мыши для выбора грани на модели.

На плоскости выбранной грани создаётся объект-сечение.

3. Нажмите на секущей линии для отображения её ручек.

4. Выберите ручку для перемещения секущей плоскости через 3D объект.

Построенный объект-сечение имеет состояние "Секущая плоскость". Функция псевдоразреза включена.

Создание объекта-сечения с использованием двух точек

1. Выберите меню Рисование→Моделирование→Секущая плоскость.

2. Укажите первую точку объекта-сечения.

3. Укажите конечную точку.

Объект-сечение строится между этими двумя точками. Функция псевдоразреза отключена.

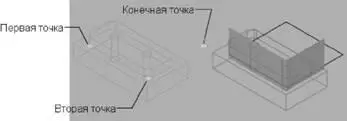

Создание объекта-сечения с использованием сегментов с изломами

1. Выберите меню Рисование→Моделирование→Секущая плоскость.

2. Введите d("Вычерчивание сечения").

3. Укажите начальную точку объекта-сечения.

4. Укажите вторую точку для построения первого сегмента с изломом.

От этой точки невозможно построить пересекающиеся сегменты.

5. Продолжайте задание конечных точек сегментов, затем нажмите клавишу ENTER.

6. Задайте точку в направлении секущего разреза.

Создаётся объект-сечение с несколькими сегментами, имеющими состояние "Контур сечения". Функция псевдоразреза отключена.

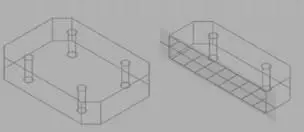

Создание объекта-сечения на предварительно заданной ортогональной плоскости

1. Выберите меню Рисование→Моделирование→Секущая плоскость.

2. Введите o(ортогонально).

3. Выберите вариант выравнивания.

Создаётся объект-сечение, находящийся в центре воображаемого 3D контура, охватывающего все 3D объекты чертежа. Он размещается на выбранной ортогональной плоскости. Функция псевдоразреза включена.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Объекты-сечения имеют три режима: "Секущая плоскость", "Контур сечения" и "Объем сечения". В зависимости от выбранного режима режущая плоскость представляется в виде 2D плоскости, 2D прямоугольника или 3D ящика. Ручки позволяют регулировать длину, ширину и высоту режущей области.

■ Секущая плоскость.Отображение секущей линии и прозрачного указателя секущей плоскости. Режущая плоскость расширяется неограниченно во всех направлениях.

■ Контур сечения.2D прямоугольник представляет XY границы режущей плоскости. Режущая плоскость уходит в бесконечность вдоль оси Z.

■ Объем сечения.3D параллелепипед (ящик) представляет границы режущей плоскости во всех направлениях.

Изменение режима объекта-сечения с помощью ручки "Меню"

1. Выберите объект-сечение для отображения его ручек.

2. Выберите ручку "Меню".

3. В меню режимов сечения выберите нужный режим.

Режим объекта-сечения на видовом экране меняется на выбранный.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

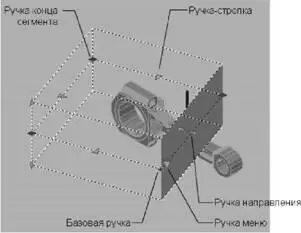

При выборе объекта-сечения отображаются различные типы ручек, выполняющих разные функции. Существуют следующие ручки:

■ Базовая ручка.Выполняет функцию ручки базовой точки объекта-сечения для перемещения, масштабирования и поворота объекта-сечения. Она всегда находится рядом с ручкой "Меню".
