MSLTSCALE

Масштабирование типов линий, отображаемых на вкладке модели

Утилиты

Нет

Ключевые слова для команд

Нет

Для объектов, обычно используемых при аннотировании чертежей, предусмотрено свойство "Аннотативный". Если для такого объекта активизировано свойство "Аннотативный" (задано значение "Да"), этот объект называется аннотативным объектом.

При добавлении к чертежу аннотаций можно включить для добавляемых объектов свойство. Эти аннотативные объекты масштабируются на основе текущего значения и автоматически отображаются с правильным размером.

Для аннотативных объектов задается высота листа бумаги; размер отображаемых аннотативных объектов определяется масштабом аннотаций.

Ниже указаны возможные аннотативные объекты (объекты, для которых предусмотрено свойство "Аннотативный").

■ Штриховки

■ Текст (однострочный и многострочный)

■ Размеры

■ Допуски

■ Выноски и мультивыноски (созданные посредством МВЫНОСКА)

■ Блоки

■ Атрибуты

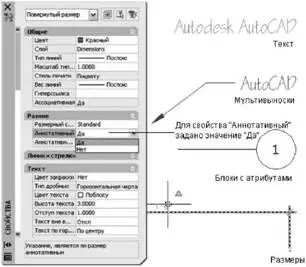

Во многих из диалоговых окон, с помощью которых создаются эти объекты, предусмотрен флажок "Аннотативный", предназначенный для преобразования объекта в аннотативный объект. Для преобразования существующих объектов в аннотативные можно также изменить значение свойства "Аннотативный" на палитре " Свойства".

При наведении курсора на аннотативный объект, которому назначено одно значение масштаба аннотаций, курсор отображается в виде значка . Если объекту назначено несколько значений масштаба аннотаций, курсор отображается в виде значка .

Аннотативными могут быть также текстовые, размерные стили и стили мультивыносок. Объекты, созданные с применением аннотативных стилей, являются аннотативными.

Этот параметр обеспечивает точность воспроизведения объектов при их просмотре в AutoCAD 2007 и в более ранних версиях программы. Управление режимом визуальной четкости осуществляется с помощью системной переменной SAVEFIDELITY.

Если работа выполняется главным образом в пространстве модели, рекомендуется отключить режим визуальной четкости (задать для переменной SAVEFIDELITY значение 0). Однако если требуется обмениваться чертежами с другими пользователями и предъявляются высокие требования к точности воспроизведения компоновки, следует включить режим точного воспроизведения визуальной информации (задать для переменной SAVEFIDELITY значение 1).

Аннотативному объекту может соответствовать несколько. Если режим визуальной четкости включен, аннотативные объекты разделяются таким образом, что масштабируемые представления сохраняются (в) в отдельных слоях, имена которых образуются путем присоединения номера к имени исходного слоя. Если расчленить блок в AutoCAD 2007 или в более ранней версии программы, а затем открыть чертеж в AutoCAD 2008 или более поздней версии, каждое масштабируемое представление становится отдельным аннотативным объектом, для которого задан один масштаб аннотаций. Не рекомендуется редактировать и создавать объекты в этих слоях при работе в AutoCAD 2007 и более ранних версиях с чертежом, созданным в AutoCAD 2008 и более поздних версиях.

Если этот параметр не выбран, на вкладке "Модель" отображается пространство одной модели. Возможность отображения других объектов аннотаций на вкладке "Модель" зависит от значения АННОВСЕВИДИМЫЕ. Кроме того, на видовых экранах пространства листа возможно отобразить больше объектов различного размера нежели в AutoCAD 2008 и более поздних версиях.

Информацию о процедуре задания этого параметра для аннотативных объектов см. в разделе Сохранение чертежей с визуальной четкостью аннотативных объектов.

См. также:

■ Работа с аннотативными стилями

Применение аннотативных стилей максимально упрощает процедуру аннотирования чертежа.
