На основе текстовых, размерных стилей и стилей мультивыносок можно создавать объекты.

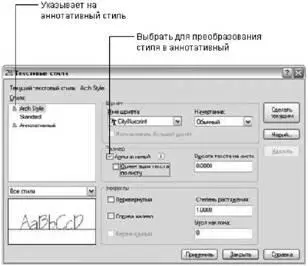

В диалоговых окнах, с помощью которых определяются эти объекты, предусмотрен флажок "Аннотативный", предназначенный для преобразования стиля в аннотативный стиль. В диалоговых окнах и на палитре "Свойства" перед именами аннотативных стилей отображается специальный значок .

Для создаваемых аннотативных текстовых стилей следует указать значение "Высота листа". Параметр "Высота листа" определяет высоту текста в пространстве листа.

ПРИМЕЧАНИЕ. Если для стиля размеров или мультивыносок задано значение параметра "Высота листа", это значение применяется вместо значения параметра "Высота листа", заданного для текстового стиля.

При изменении определения стиля, предусматривающем преобразование аннотативного стиля в обычный или наоборот, существующие объекты, которые ссылаются на этот стиль, не обновляются автоматически в соответствии с новым значением свойства "Аннотативный" для стиля или определения. Для обновления существующих объектов в соответствии со значениями свойств "Аннотативный", заданными для стиля, следует выполнить команду АННООБНОВИТЬ.

При изменении значения свойства "Стиль" для существующего объекта (независимо от того, является ли он аннотативным или нет) значения свойств "Аннотативный" для этого объекта приводятся в соответствие с новым стилем. Если для стиля не задана фиксированная высота (значение параметра "Высота" равно 0), высота объекта на листе вычисляется на основе текущей высоты объекта и масштаба аннотаций.

См. также:

■ Работа с текстовыми стилями

■ Создание аннотативного текста

■ Размерные стили

■ Создание аннотативных размеров и допусков

■ Работа со стилями выносок

■ Создание аннотативных выносок и мультивыносок

Процедуры создания аннотативного стиля

■ Выполните одну из следующих процедур.

■ Процедура создания нового аннотативного текстового стиля

■ Процедура преобразования обычного текстового стиля в аннотативный

■ Процедура создания нового стиля аннотативных размеров

■ Процедура преобразования существующего размерного стиля в аннотативный

■ Процедура создания нового стиля аннотативных мультивыносок

■ Процедура преобразования существующего стиля мультивыносок в аннотативный

Процедуры создания аннотативных объектов на основе аннотативных стилей

■ Выполните одну из следующих процедур.

■ Процедура создания однострочного аннотативного текста

■ Процедура создания многострочного аннотативного текста

■ Процедура создания аннотативного размера

■ Процедура создания аннотативной мультивыноски

Команды

АННООБНОВИТЬ

Обновление существующих объектов в соответствии с текущими свойствами их стилей

РЗМСТИЛЬ

Создание и модификация размерных стилей

МВЫНОСКАСТИЛЬ

СТИЛЬ

Создание и изменение текстовых стилей, а также задание текущего текстового стиля

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Текст служит для создания примечаний и меток на чертеже. Аннотативный текст создается на основе аннотативного стиля текста, который определяет высоту текста на листе бумаги.

Текущий автоматически определяет размер текста, отображаемого в пространстве модели и на видовых экранах пространства листа.

Например, если отображаемый на листе текст должен иметь высоту 3/16 дюйма, можно задать значение 3/16 дюйма для высоты на листе в текстовом стиле. Если для видового экрана задан масштаб "1/2 дюйма = 1 футу 10 дюймам", при добавлении текста на этом видовом экране текущий масштаб аннотаций, для которого задано то же значение, что и для масштаба видового экрана, обеспечивает автоматическое масштабирование текста до высоты приблизительно 4,5 дюйма.

Можно также преобразовать обычный текст в аннотативный, изменив значение свойства "Аннотативный" на "Да" применительно к данному тексту. Это относится к любому тексту, созданному на основе стилей текста или с помощью команд ТЕКСТ и МТЕКСТ.
