Рис. 9.43. Окно Monte Carlo or Worst Caseс установками для проведения анализа наихудшего случая

Выбор функции DEVоправдан только тогда, когда вы установили допуски только с кодовым обозначением TOL (для сравнения см. раздел 9.5).

После запуска моделирования программа PSPICE сначала выполняет «номинальный прогон» и определяет результат, при котором параметры компонентов имеют свои номинальные значения. Затем для каждого снабженного допуском параметра проводится анализ чувствительности. При этом все параметры имеют свои номинальные значения кроме того, влияние которого в данный момент исследуется. Выполняя прогон за прогоном, PSPICE постепенно выясняет для каждого параметра, в каком направлении его следует изменить, чтобы он стремился к наихудшему случаю (в соответствии с заданным направлением Hi или Lo). В заключение проводится «прогон наихудшего случая», когда все параметры имеют граничные в области своего допуска значения, то есть значения, которые позволяют ожидать наихудшего случая.

Теперь вы понимаете, что анализ наихудшего случая выдает достоверный результат только тогда, когда для всех параметров выходная величина монотонно изменяется при монотонном изменении параметра. Иными словами: если параметры оказывают на выходную величину самое большое влияние в момент, когда находятся на одной из границ своего допуска. Сверх этого, отдельные параметры, что касается их тенденции к наихудшему случаю, не могут оказывать взаимного влияния друг на друга. Остается только удивляться, что при таких серьезных ограничениях анализ наихудшего случая, тем не менее, чаще всего выявляет реальный наихудший случай. Но абсолютной гарантии относительно правильности результата нет. Вы сможете быть уверены в полученных данных только тогда, когда все результаты анализа Монте-Карло с большим количеством прогонов MC Runs останутся в пределах границ (Hi и Lo) наихудшего случая.

Если вы отметите в окне Monte Carlo or Worst Caseопцию List, то в выходном файле будет содержаться подробная информация, например, о вкладе отдельных параметров схемы в общую чувствительность схемы к допускам компонентов. Сведения такого рода могут оказаться для вас незаменимыми, если вы целенаправленно и с наименьшими затратами намереваетесь устранить излишнюю чувствительность.

В качестве примера анализа наихудшего случая исследуем частотную характеристику активного фильтра, изображённого на рис. 9.32. Выясним, какими будут наихудшие случаи в направлениях снизу вверх (Hi) и сверху вниз (Lo). Вслед за этим на диаграмме в PROBE сравним полученные данные с результатом анализа Монте-Карло (рис. 9.39). Все результаты анализа Монте-Карло должны находиться внутри границ Worst Cases, чтобы вы смогли довериться установленным программой PSPICE наихудшим случаям.

Создание общей диаграммы, отражающей результаты анализа Worst Case (Hi), анализа Worst Case (Lo) и прогонов Монте-Карло, осуществляется с помощью опции PROBE Append(см. рецепт 6 в главе 5). Так как PSPICE всегда сохраняет данные только последнего моделирования, вам нужно будет дать своей схеме разные имена, если вы хотите использовать в PROBE набор данных, полученных в результате разных анализов одной и той же схемы.

Шаг 26Если вы хотите создать диаграмму с изображением прогонов анализа Монте-Карло внутри границ наихудшего случая, действуйте следующим образом:

1. Загрузите на экран схему BP_AKT.sch с уже установленными допусками.

2. Сохраните эту схему под каким-нибудь новым именем (например, под именем BP_AKTMC) и проведите анализ Монте-Карло. Рассмотрите полученный результат в PROBE (см. рис. 9.39).

3. Теперь сохраните схему под каким-нибудь другим именем (например, под именем BP_AKT_HI) и проведите анализ наихудшего случая в направлении Hi. После запуска PROBE выберите из предложенных диаграмм изображение прогонов Nominal Run (первая сверху диаграмма в окне Available Sections) и Worst Case Run (последняя диаграмма в том же окне) и рассмотрите полученный результат в PROBE (рис. 9.44).

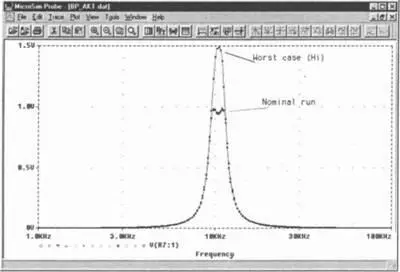

Рис. 9.44. Результат анализа наихудшего случая частотной характеристики активного полосового фильтра: «номинальный прогон» и «прогон наихудшего случая» с самым большим отклонением вверх
