Шаг 24А теперь выведите на экран диаграмму частотной характеристики выходного напряжения полосового фильтра для всех десяти прогонов анализа Монте-Карло (рис. 9.39).

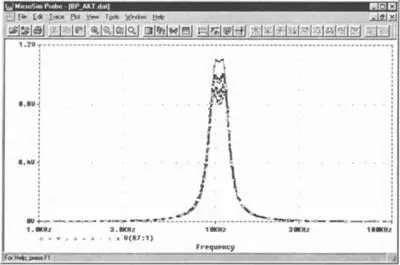

Рис. 9.39. Поведение схемы BP_AKT.sch в ходе анализа Монте-Карло

Результат не то чтобы грандиозный, но, кажется, фильтр все же рабочий. Конечно, 1% и 2% очень низкие для допусков значения, и дальнейшее уменьшение возможно, только если точно подгонять резисторы и «вручную» выбирать конденсаторы.

Наряду с анализом Монте-Карло в программе PROBE можно выполнить стохастический эквивалент анализа производительности: на экране будет показано статистическое распределение величин, которые извлекаются из каждого отдельного прогона анализа Монте-Карло с помощью целевых функций. В качестве примера изобразим в виде гистограммы статистическое распределение ширины полосы на уровне 3-dB десяти полученных выше кривых.

Шаг 25Чтобы создать гистограмму статистического распределения ширин полос частот на уровне 3-dB, действуйте следующим образом:

1. Удалите с экрана PROBE все диаграммы.

2. Активизируйте опцию Performance Analysis, щелкнув на панели инструментов PROBE по кнопке .

3. Откройте окно Add Traces, отправьте в строку Trace Expressionфункцию Bandwith(1, db_level) и в скобках введите Bandwith (V(R7:1.3). Щелкните по кнопке OK, и на вашем экране будет создана гистограмма, структура которой аналогична изображенной на рис. 9.40 (с вашими статистическими данными диаграмма будет выглядеть иначе).

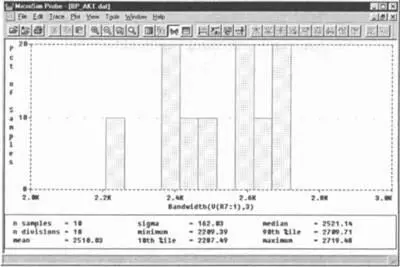

Рис. 9.40. Гистограмма статистического распределения полос частот на уровне 3-dB

Разумеется, нельзя ожидать подробной статистики после всего десяти прогонов анализа Монте-Карло, однако вам не возбраняется увеличить их количество до 399, чтобы создать более совершенную гистограмму. Чем больше прогонов вы потребуете сделать в ходе анализа Монте-Карло, тем тоньше будут столбцы и тем больше их будет отображено. Число столбцов вы можете установить, выбрав в меню PROBE Optionsстроку Number of Histogram Divisions(Количество столбцов гистограммы).

Теперь вкратце рассмотрим опции окна Monte Carlo or Worst Case(см. рис. 9.38), которыми вы еще не пользовались:

• YMAX — определяет максимальную разницу между «номинальным прогоном» и отдельными прогонами (MC Runs). Результаты можно получить только в выходном файле;

• MAX — определяет максимальное значение (относительный максимум) отдельных прогонов MC Runs, а также отклонение отдельных максимальных значений от максимального значения «номинального прогона». Результаты можно получить только в выходном файле;

• MIN — функция, аналогичная опции MIN. Результаты можно получить только в выходном файле;

• RISE — определяет первое превышение границы (при нарастании фронта), заданной в поле ввода Rise/Fall(Нарастание/Спад). Результаты можно получить только в выходном файле;

• FALL — действует аналогично RISE, но только при спаде фронта. Результаты можно получить только в выходном файле;

• LIST — записывает параметры всех прогонов MC Runs в выходной файл;

• SEED — стартовая позиция (начальное число) генератора случайных чисел. 1≤SEED≤32767. Если вы ничего не вводите в поле SEED(Начальное число), то по умолчанию устанавливается начальное число 1753. Одинаковые значения в этом поле при одинаковых анализах всегда дают одинаковые «случайные» числа. Поэтому, если вы хотите использовать новый набор значений параметров, предварительно измените значение в поле SEED;

• ALL — выявляет все данные;

• FIRST — предоставляет только результаты первых прогонов MC Runs и ровно стольких, сколько вы запросили в поле Value;

• EVERY — предоставляет результаты каждого N-прогона MC Run. При этом N соответствует значению, которое вы ввели в поле Value;

• RUN — предоставляет результаты только указанных в поле Valueпрогонов анализа Монте-Карло;

• RANGE: (Lo/Hi) — диапазон изменяемой переменной, внутри которого следует осуществлять поиск YMAX, MAXи MIN.
