Для создания ассоциативного чертежа воспользуйтесь командой Создать | Чертежиз меню Файл.

Для этого случая необходимо применить команду Вставка | Вид с модели | Стандартные. Откройте ранее сохраненный документ Радиатор. На вкладке ПараметрыПанели свойств в поле Ориентация главного видаотображается название ориентаций модели на главном виде чертежа. По умолчанию для построения главного вида выбрана ориентация Спереди. Вы можете определить для построения вида спереди любую другую ориентацию модели, выбрав ее из раскрывающегося списка ориентаций. Задайте Справа.

Нажмите кнопку Схема видов:

В поля Зазор по горизонталии Зазор по вертикаливведите расстояние между видами в горизонтальном направлении 40 мми вертикальном — 50 мм. Нажмите кнопку OKи расположите фантом стандартных видов в поле чертежа.

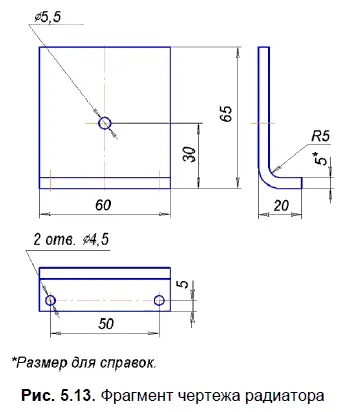

Оформление чертежа производится поочередно в отдельных видах и включает проведение осевых линий и нанесение размеров. На заключительном этапе заполняются графы основной надписи. Фрагмент полученного чертежа представлен рис. 5.13.

Условие. Создать трехмерную модель втулки согласно приведенной иллюстрации (рис. 5.14).

Решение.

1. Нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь(см. рис. 5.2).

2. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия YZX.

3. В Дереве модели выберите Плоскость ХY.

4. Нажмите кнопку Эскизна панели Текущее состояние:

5. В появившейся Компактной панелинажмите кнопку переключения Геометриядля вызова соответствующей Инструментальной панели:

6. В появившейся Инструментальной панели в режиме Геометриявыберите команду Окружность, с помощью которой нарисуйте основание детали:

Для этого постройте одну окружность со стилем линии Осеваяи три окружности со стилем Основная.Результат представлен на рис. 5.15.

7. Нанесите 3 диаметральных размера. Нажмите кнопку Точка на кривойна странице Параметризация:

Укажите окружность стиля Осеваяи центры двух малых окружностей.

Нажмите кнопку Равенство радиусов, укажите окружность 10 и вторую окружность малого диаметра.

8. Заканчивается эскиз повторным нажатием кнопки Эскиз:

9. Для создания основания втулки на Инструментальной панели редактирования детали нажмите кнопку Выдавливание:

Внизу экрана появится Панель свойств, с помощью которой выбираем Направление(прямое) и Расстояниевыдавливания (30 мм). Ввод параметров заканчивается нажатием кнопки Создать объект:

10. После выбора на панели Видкоманды Полутоновое:

получится показанное на рис. 5.16 изображение основания втулки.

11. В Дереве модели выберите Плоскость ZY. Открыв эскиз, постройте прямоугольник:
