на инструментальной панели Ассоциативные виды:
Укажите курсором на любом элементе линии разреза. После этого на экране появится фантом изображения разреза в виде габаритного прямоугольника.
2. Нажмите кнопку Показать всена панели Вид:
При необходимости выровняйте положение видов. Выделите вид Разрез А-Ащелчком на его габаритной рамке.
3. Сделайте текущим Проекционный вид 2. Проведите к ребру углового среза вспомогательную Перпендикулярно прямую. На странице Обозначения:
Компактной панеливключите кнопку Линия разреза:
Укажите на вспомогательной прямой 2 точки, через которые должна пройти линия разреза. Для правильного задания взгляда нажмите кнопку Расположение стрелок. Нажмите кнопку Разрез/сечение:
на странице Ассоциативные виды Компактной панелии укажите курсором на любом элементе линии разреза:
После этого на экране появится фантом изображения разреза в виде габаритного прямоугольника. Выделите вид Разрез Б-Бщелчком на его габаритной рамке.
Создание произвольного вида
1. Выполните команду Вставка | Вид с модели | Произвольный.
2. Откройте документ Опора.
3. На вкладке ПараметрыПанели свойств в поле Ориентацияглавного вида задайте Изометрия XYZ.
4. Расположите фантом в поле чертежа.

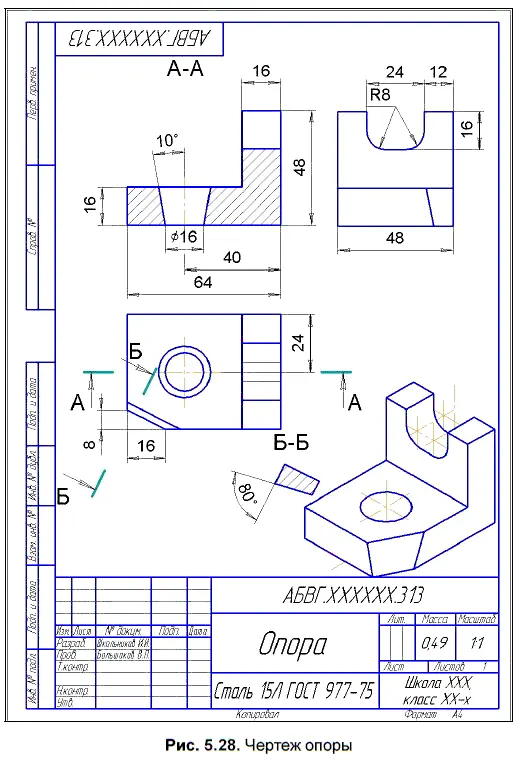

На рис. 5.28 показан пример выполнения учебного чертежа опоры.
5.4. Моделирование и выполнение чертежа корпуса

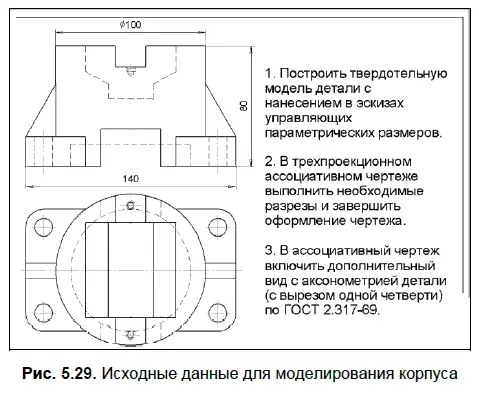

Исходные данные и формулировка задания представлены на рис. 5.29.
В этом задании необходимо выполнить модель и чертеж детали, изготовляемой отливкой с последующей механической обработкой части поверхности детали. Литье является одним из наиболее простых и дешевых способов получения деталей сложной конфигурации. Литые детали имеют характерные признаки, отражающие способ их изготовления: плавные переходы (скругления) между необработанными поверхностями, наличие приливов, бобышек, ребер жесткости и т. п. Кроме того, поверхности литых деталей выполняются с уклонами, необходимыми для облегчения выемки из литейной формы. Толщина литых стенок должна быть по возможности одинаковой.
На чертежах плавные переходы от одной поверхности к другой условно показывают тонкими линиями. На изображениях, где уклон поверхности или конусность отчетливо не выявляются, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса.
Для литейного производства применяют специальные литейные марки материалов, что отражается в обозначении марки (буква «Л»), например «Сталь 15Л ГОСТ 977-88».

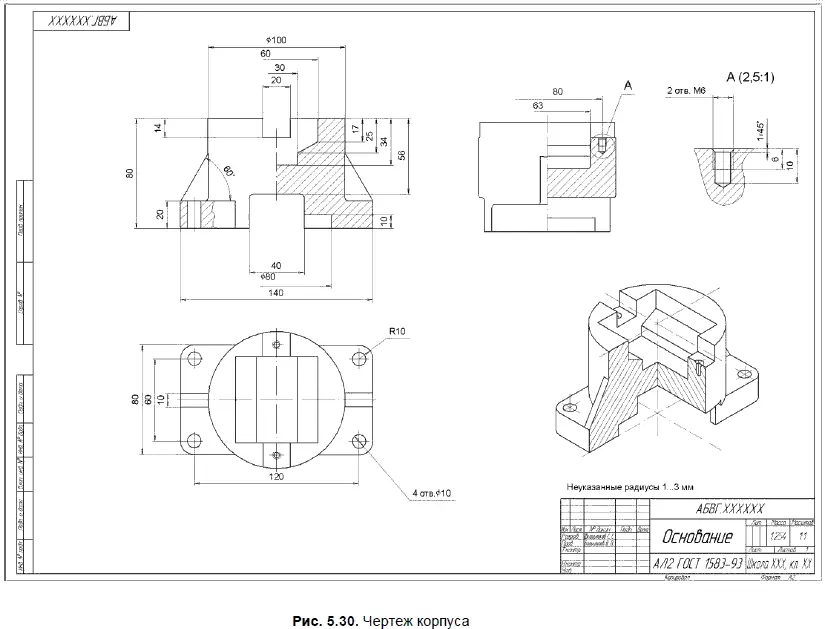

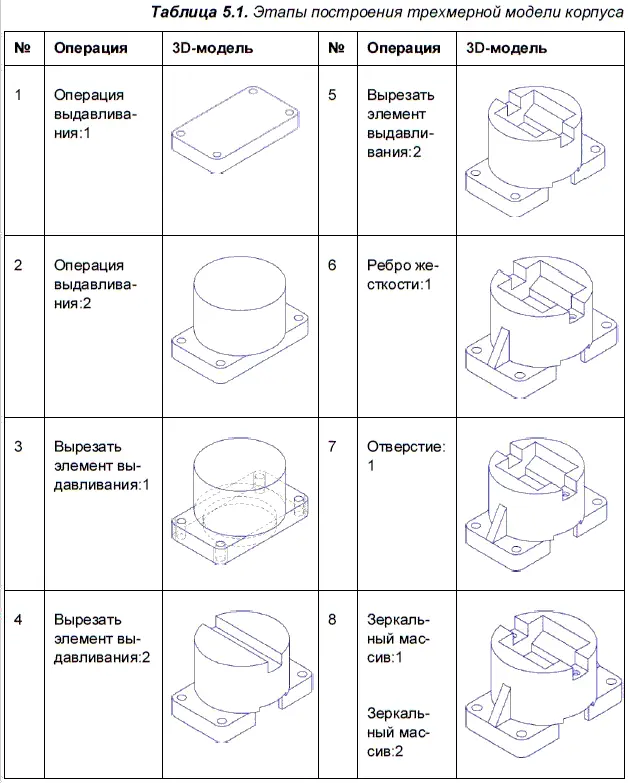

В табл. 5.1 раскрыты этапы построения трехмерной модели корпуса с указанием для каждого этапа используемых формообразующих операций, а на рис. 5.30 приведен чертеж корпуса.
Глава 6
Изображение резьбы и резьбовых соединений
Применяемые в технике и быту виды соединений деталей и сборочных единиц принято делить на две основные группы: разъемные и неразъемные. К группе разъемных относятся такие соединения, которые можно неоднократно разбирать и вновь разбирать без разрушения или существенных повреждений соединительных элементов. Это резьбовые, шпоночные, штифтовые и другие соединения. В данной главе рассмотрены вопросы изображения резьбы и наиболее распространенных резьбовых соединений — болтовых, винтовых и шпилечных.
Резьба — поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.
