Нижний отрезок расположите за пределами модели. Нанесите два горизонтальных размера и один вертикальный (рис. 5.17).

Завершите эскиз, повторно нажав кнопку Эскиз:

12. Нажмите кнопку Вырезать выдавливанием:

На вкладке ПараметрыПанели свойств выберете Два направленияи Через все. Нажмите кнопку Создать объект:

В результате получаем показанное на рис. 5.18 изображение.

13. Щелчком мыши выделите верхнюю грань втулки и создайте показанный на рис. 5.19 эскиз в этой грани. Закройте эскиз.

14. Нажмите кнопку Вырезать выдавливанием:

На вкладке ПараметрыПанели свойств выберете Направление(прямое) и Расстояние(10 мм). Сохраните файл с именем Втулка. Результат представлен на рис. 5.20.

15. В Дереве модели выберите Плоскость XY.

Открыв эскиз, постройте от центра по осям 2 отрезка (рис. 5.21).

Завершив эскиз, в меню Операциивыберите команду Сечение | По эскизу. Получив требуемое изображение, сохраните файл с именем Втулка_1.

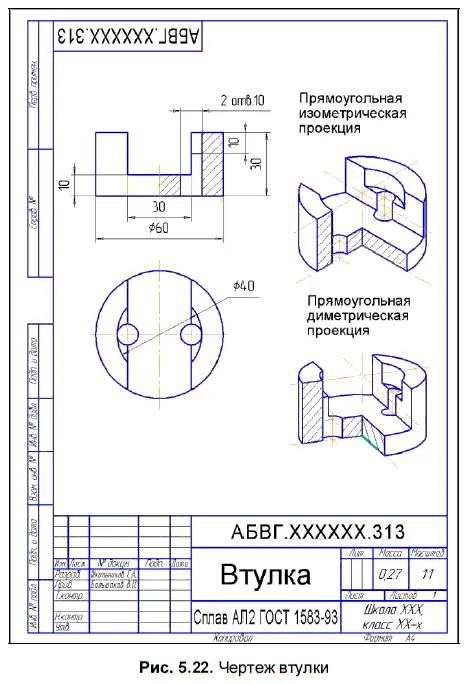

На рис. 5.22 показан ассоциативный чертеж втулки.

Рассмотрим этапы выполнения чертежа.

Выберите команду Файл | Создать | Чертеж.

1. Выполните команду Вставка | Вид с модели | Стандартные.

2. Откройте документ Втулка.

3. На вкладке ПараметрыПанели свойств в поле Ориентация главного видазадайте Снизу. На вкладке ЛинииПанели свойств в поле Невидимые линиинажмите кнопку Показывать.

4. Нажмите кнопку Схема видов. В поле Зазор по вертикаливведите расстояние между видами в вертикальном направлении 40 мм.

5. Нажмите кнопку OKи расположите фантом стандартных видов в поле чертежа.

6. Удалите Проекционный вид 3.

1. Выполните команду Вставка | Вид с модели | Произвольный.

2. Откройте документ Втулка_1.

3. На вкладке ПараметрыПанели свойств в поле Ориентация главного видазадайте Изометрия XYZ.

4. Расположите фантом в поле чертежа.

5. Повторив указанные действия, можно вставить в чертеж еще один произвольный вид — Диметрия.

Оформление чертежа производится поочередно в отдельных видах и включает проведение осевых линий и линий штриховки, нанесение размеров. На заключительном этапе заполняются графы основной надписи.

Условие. Создать трехмерную модель опоры, у которой сделаны сквозные вырезы по нанесенной разметке (рис. 5.23).

Решение.

1. Нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.

2. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия XYZ.
