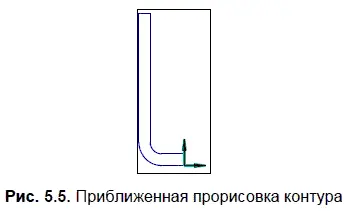

Сделайте приближенную прорисовку контура (рис. 5.5).

6. Нанесите 2 радиальных размера, один вертикальный и 2 горизонтальных размера, указав в окне Установить значение размератребуемые значения (рис. 5.6).

7. На Компактной панелинажмите кнопку Параметризация:

Затем на Инструментальной панели — кнопку Равенство длин:

Укажите вертикальный отрезок длиной 5 мм и верхний горизонтальный отрезок.

8. Заканчивается эскиз повторным нажатием кнопки Эскиз:

9. На панели Редактирование детали:

нажмите кнопку Операция выдавливания:

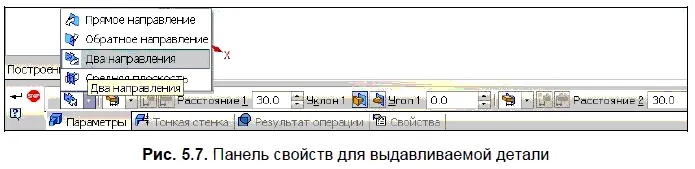

Внизу экрана появится Панель свойств (рис. 5.7), на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1 — 30.0; Расстояние 2 — 30.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

В результате получится показанное на рис. 5.8 изображение детали.

10. В Дереве модели выберите Плоскость ZX.

Нажмите кнопку Эскиз:

На Инструментальной панели в режиме Геометриявыберите команду Отрезок:

Нарисуйте 3 отрезка со стилем линии Осевая. Постройте 2 окружности и нанесите один диаметральный размер (рис. 5.9).

11. На Компактной панелинажмите кнопку Параметризация:

Затем на Инструментальной панели — кнопку Равенство радиусов:

Укажите 2 окружности. Нанесите 2 вертикальных размера и один горизонтальный (рис. 5.10).

Закройте эскиз повторным нажатием кнопки Эскиз:

12. На панели Редактирование детали:

нажмите кнопку Операция выдавливания:

Появится Панель свойств, на которой устанавливаем параметры выдавливания: Обратное направление; Расстояние 2-10.0. Нажмите кнопку Создать объект:

Результат представлен на рис. 5.11.

13. В Дереве модели выберите Плоскость ZX.

Нажмите кнопку Эскиз:

На Инструментальной панели в режиме Геометриявыберите команду Отрезок:

Нарисуйте 2 отрезка со стилем линии Осевая.

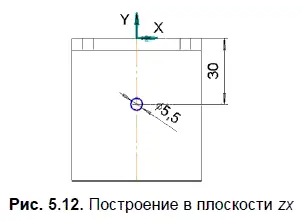

Постройте окружность. Нанесите диаметральный размер (рис. 5.12).

14. Закройте эскиз и примените к нему операцию Вырезать выдавливанием | Обратное направление | Через все.

15. Получив требуемое изображение, сохраните файл с именем Радиатор.
