Система КОМПАС-3В LT предоставляет пользователю мощные средства для выполнения геометрических построений.

Вспомогательная прямая может быть построена девятью способами, отрезок и окружность — шестью. При необходимости по вспомогательным прямым производится «обводка», при завершении чертежа вспомогательные линии стираются.

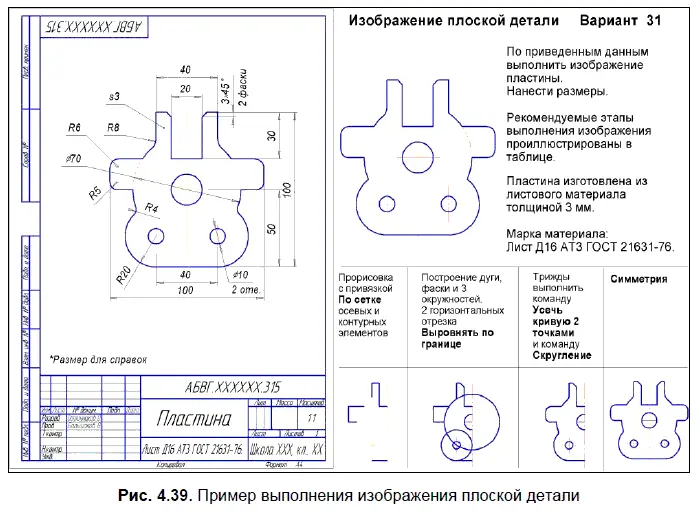

На рис. 4.39 показан пример выполнения задания 8, в котором по приведенным данным изображается плоская деталь. Рекомендуемые этапы построения изображения раскрыты в таблице, показанной на рисунке.

При нанесении размеров необходимо указать толщину пластины. Так как толщина используемого материала указывается в основной надписи, то размер толщины указывают как справочный s3*.

На заключительном этапе выполнения задания заполняется основная надпись.

В этой главе рассмотрены особенности выполнения четырех учебных заданий, в которых необходимо разработать чертежи деталей по их создаваемым трехмерным моделям. При синтезе моделей в эскизах целесообразно наносить управляющие параметрические размеры.

При освоении методов трехмерного моделирования следует располагать деталь в пространстве в соответствии с требованиями ГОСТа 2.305-69 и ГОСТа 2.317-69 по выбору главного изображения. Для оптимизации процедур трехмерного моделирования следует:

□ рационально позиционировать модель относительно начала координат и плоскостей проекций;

□ обоснованно выбирать плоскость проекций для создания эскиза основания модели;

□ предварительно планировать формы эскизов с целью минимизации количества формообразующих операций, необходимых для синтеза модели.

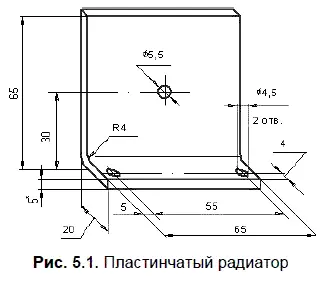

На рис. 5.1 в аксонометрии показан пластинчатый радиатор, предназначенный для охлаждения полупроводникового прибора (ППП). В зависимости от типа устанавливаемого на радиатор ППП делаются отверстия для выводов ППП и для его крепления к поверхности радиатора. В простейшем случае крепление осуществляется через единственное отверстие в вертикальной грани. Сквозные отверстия в горизонтальной грани служат для крепления радиатора на несущей конструкции. Изготавливается радиатор из листового материала заданной толщины, в результате сгибания с определенным радиусом соответствующих заготовок.

Итак:

1. Нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь(рис. 5.2).

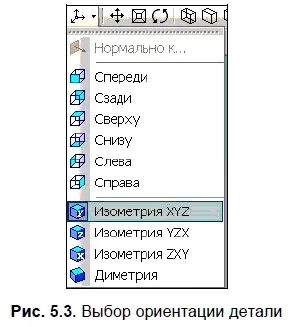

2. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия XYZ(рис. 5.3).

3. В Дереве модели выберите Плоскость XY(рис. 5.4).

4. Нажмите кнопку Эскизна панели Текущее состояние:

Плоскость ху станет параллельной экрану.

5. Установите глобальные привязки:

Ближайшая точка:

Пересечение:

Угловая привязка:

Выравнивание:

На Инструментальной панели в режиме Геометрияпоочередно выберите команды:

Непрерывный ввод объектов:

Скругление.
