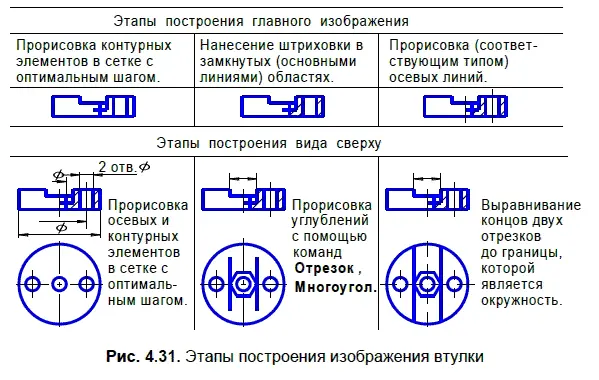

В четвертой задаче набор геометрических примитивов, используемых для синтеза вида сверху, обеспечивает единственность правильного решения, для чего необязательно использовать полный набор из заданных четырех элементов. На рис. 4.31 поэтапно рассмотрена последовательность построений, необходимых для получения решения.

Показанные на рис. 4.31 размерные линии и символы необходимы для правильного построения вида сверху. При выполнении задания их наносить не требуется.

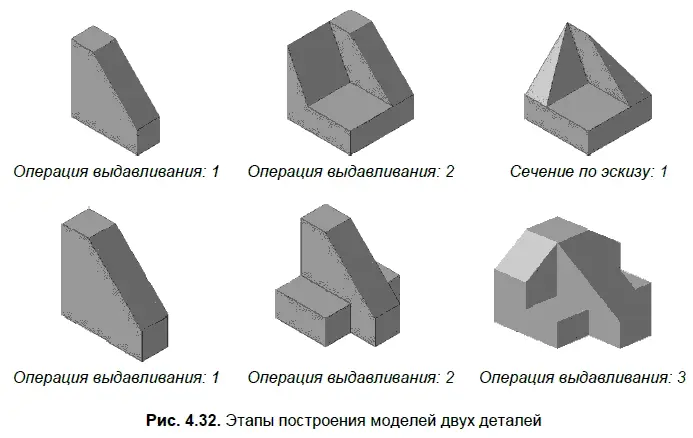

На рис. 4.32 раскрыты этапы построения трехмерных моделей двух деталей с указанием используемых команд. Очевидно, что модели могут быть построены после решения рассмотренных ранее проекционных задач.

Рассмотрим особенности выполнения задания 6, которое ориентировано на применение знаний ГОСТа 2.305-68, 2.311-68, 2.316-68. Тематический блок по указанной теме включает 4 задачи по дочерчиванию изображений деталей. Для графического выполнения этих задач необходимо первоначально

скопировать исходные изображения заданий в правую часть соответствующего вида и в дальнейшем редактировать именно эти изображения. На рис. 4.33-4.36 представлены исходные данные и раскрыты этапы решения задач с указанием команд, которыми целесообразно пользоваться на отдельных этапах.

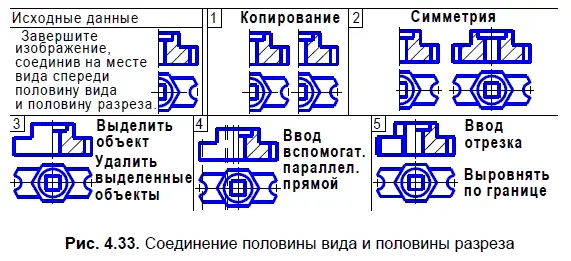

В первой задаче (рис. 4.33) необходимо завершить построение контуров двух изображений, а на половине вида спереди показать обращенную к наблюдателю видимую часть поверхности детали.

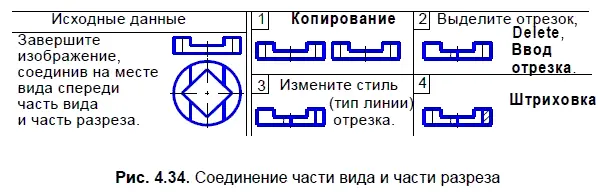

При решении задачи 2 (рис. 4.34) следует обратить внимание на правильность расположения границы вида и разреза и на изображение ребра, совпадающего с осью симметрии детали.

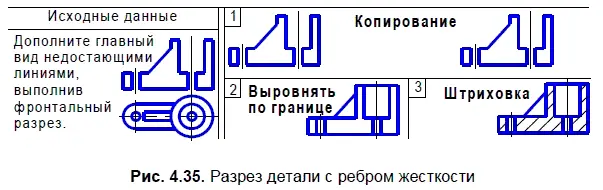

Для получения правильного решения в задаче 3 (рис. 4.35) необходимо обратить внимание на условность выполнения разрезов, когда секущая плоскость направлена вдоль длинной стороны тонкой стенки типа ребра жесткости. Такие элементы согласно ГОСТу 2.305-68 показывают незаштрихованными.

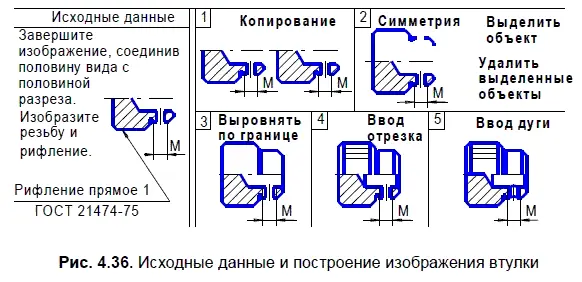

Цель задачи 4 (рис. 4.36) — закрепить знания об использовании условностей и упрощений при выполнении видов и разрезов, связанные, в частности, с изображением тонкими линиями резьбы и рифления. Решение задачи необходимо начинать, уяснив из условия, что внутренняя и наружная поверхности детали — поверхности вращения.

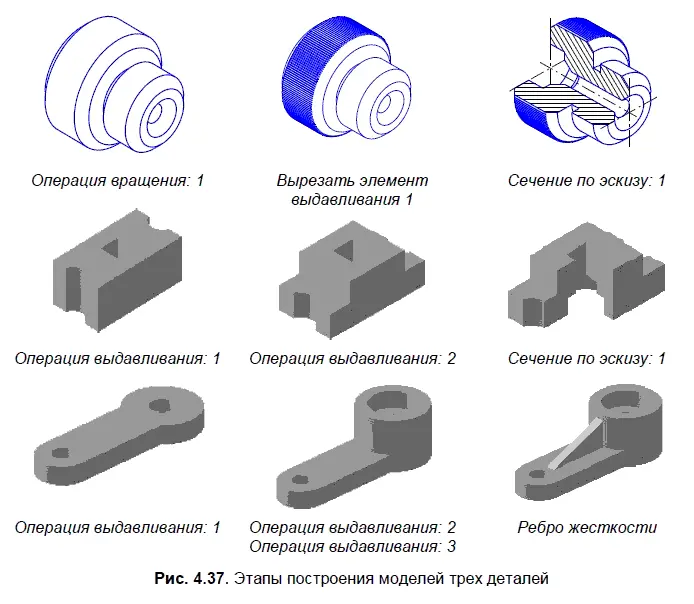

На рис. 4.37 раскрыты этапы создания трехмерных моделей трех деталей с указанием используемых команд. Очевидно, что построению моделей должно предшествовать решение рассмотренных ранее задач по выполнению разрезов.

В системе КОМПАС реализован режим полуавтоматического нанесения размеров. В этом режиме пользователю необходимо указать нужный элемент и установить размерное число в требуемую точку. На основе этих данных система автоматически формирует выносные и размерные линии и рассчитывает размерное число.

В системе поддерживаются все предусмотренные ЕСКД типы размеров: линейные, диаметральные, радиальные, угловые. Для вызова команд нанесения размера необходимо щелкнуть в Компактной панелипо кнопке-переключателю Размеры:

Затем по нужной кнопке в появившейся панели инструментов.

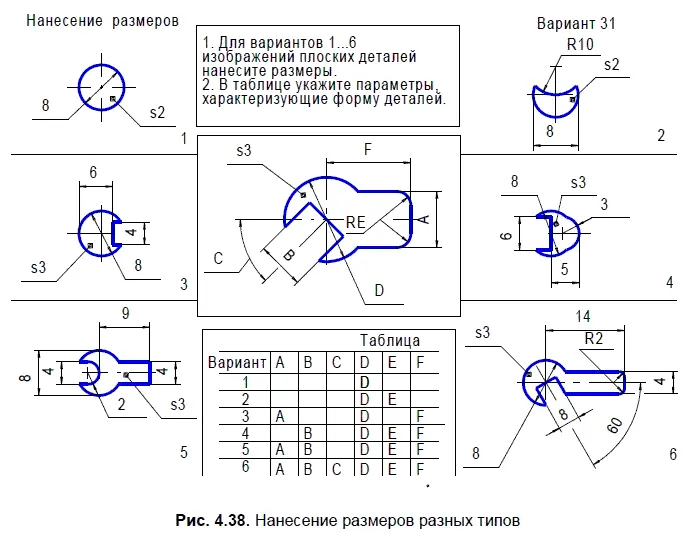

Пример выполненного задания 7 по нанесению размеров разных типов показан на рис. 4.38.

Анализ чертежа комплексной детали, изображение которой вбирает в себя характеристики формы и размеров семейства похожих деталей, помогает правильно нанести размеры для конкретного изображения варианта детали. Однако для каждого варианта схема нанесения размеров не должна жестко копировать фрагменты набора размеров комплексной детали.
