5. На панели Глобальные привязкивключите привязку По сетке, а также нажмите кнопку Сетка. Используя команду Непрерывный ввод объектовна панели Геометрия, по сетке и заданным размерам прорисуйте показанный на рис. 4.12 контур:

6. Заканчивается эскиз повторным нажатием кнопки Эскиз:

7.Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

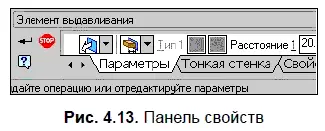

Внизу экрана появится Панель свойств (рис. 4.13), на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1 — 20.0; Расстояние 2 — 20.0.

Ввод параметров заканчивается нажатием кнопки Создать объект:

8. После включения команды Полутоновое:

на панели Видполучится объемное изображение детали (рис. 4.14).

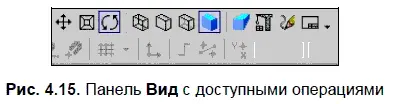

9. С помощью кнопок панели Видможно выполнить операции: вращение, увеличение, уменьшение, перемещение или изменение внешнего вида детали (рис. 4.15).

10. Для добавления следующей части к основанию в Дереве модели укажите Плоскость ZY.

Нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку переключения Геометриядля вызова соответствующей Инструментальной панели.

Используя команду Непрерывный ввод объектовна панели Геометрия:

по заданным размерам прорисуйте показанный на рис. 4.16 контур.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

11. Нажмите кнопку Операция выдавливанияна панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1 — 40.0; Расстояние 2 — 40.0, Ввод параметров заканчивается нажатием кнопки Создать объект:

В результате получится показанное на рис. 4.17 объемное изображение детали.

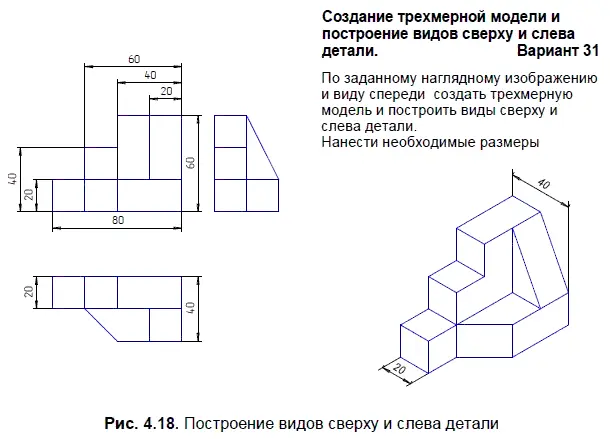

На рис. 4.18 представлены исходные данные и решение одного из вариантов задания 3. Так же как и в предыдущем задании, необходимые изображения строятся в сетке с оптимальным шагом, после чего наносятся размеры, показанные на наглядном изображении детали. В данное и последующие задания по оформлению чертежей деталей целесообразно включать этап заполнения основной надписи.

Рассмотрим этапы построения модели опоры.

1. Выполните команду Файл | Создатьили нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.
