Владимир Большаков - КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия

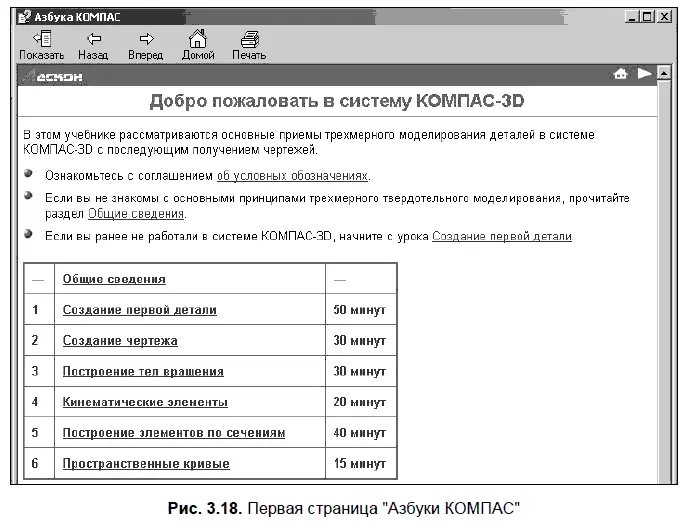

«Азбука КОМПАС» — это интерактивное учебное пособие, реализованное в виде отдельного файла. В пособии, входящем в поставку КОМПАС-3D LT, представлено 6 уроков по освоению 3D-технологии (рис. 3.18).

Освоение интерактивного учебного пособия «Азбука КОМПАС», безусловно, может способствовать ускоренному изучению технологий создания твердотельных моделей изделий.

Виды изделий всех отраслей промышленности при выполнении конструкторской документации устанавливает ГОСТ 2.101-68.

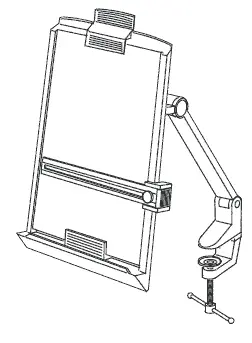

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии. Установлены следующие виды изделий:

□ детали;

□ сборочные единицы;

□ комплексы;

□ комплекты.

Деталь — изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций, например: валик из одного куска металла, литой корпус, печатная плата. К деталям также относят изделия типа коробки (склеенной, сваренной, спаянной) из одного куска листового материала (картон, листовая сталь).

Части детали, имеющие определенное назначение, называются ее элементами, например: фаска, проточка, ребро и т. п.

Виды и комплектность конструкторских документов на изделия устанавливает ГОСТ 2.102-68. Одним из наиболее распространенных является чертеж детали — документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Рассмотрим задание 1, в котором необходимо завершить изображение плоских деталей по представленным половинкам, ограниченным осью симметрии, а также нанести размеры и указать их количество. Перед выполнением задания необходимо ознакомиться со следующими общими правилами нанесения размеров (ГОСТ 2.307-68):

□ размеры изображенного изделия и его элементов определяют по размерным числам, нанесенным на чертеже. Так как размерные числа соответствуют натуральным размерам изделия, то они не зависят от масштаба изображения;

□ общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия;

□ каждый размер указывают только один раз;

□ линейные размеры указывают в миллиметрах без обозначения единиц измерения;

□ угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°, 4°30′, 4°30′40″;

□ при нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным;

□ при нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии — радиально;

□ размерные линии предпочтительно наносить вне контура изображения;

□ размерную линию, как правило, с обоих концов ограничивают стрелками;

□ выносные линии должны выходить за концы стрелок размерной линии на 1–5 мм;

□ минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура — 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа;

□ необходимо избегать пересечения размерных и выносных линий. Поэтому меньшие размеры ставят ближе к контуру изображения, чем большие размеры;

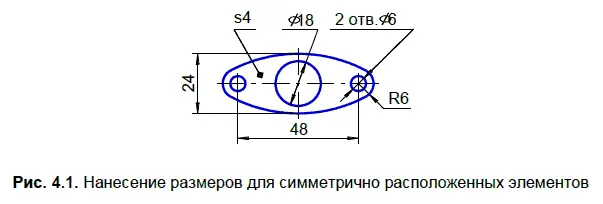

□ размеры двух симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их количества, группируя, как правило, в одном месте все размеры (рис. 4.1);

□ не допускается повторять размеры одного и того же элемента на разных изображениях;

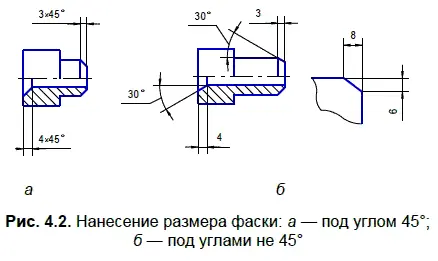

□ размеры фасок под углом 45° наносят, как показано на рис. 4.2, а . Размеры фасок под другими углами указывают по общим правилам — линейным и угловым размерами или двумя линейными размерами (рис. 4.2, б );

□ если на изображении совмещается вид с разрезом, то размеры, относящиеся к виду, помещают со стороны вида, а размеры, относящиеся к разрезу, помещают со стороны разреза (рис. 4.2);
