Плоскости показываются на экране в виде прямоугольников, лежащих в этих плоскостях; такое отображение позволяет увидеть расположение плоскости в пространстве. Плоскости проекций и систему координат невозможно удалить из файла модели. Их можно переименовать, а также отключить их показ в окне модели.

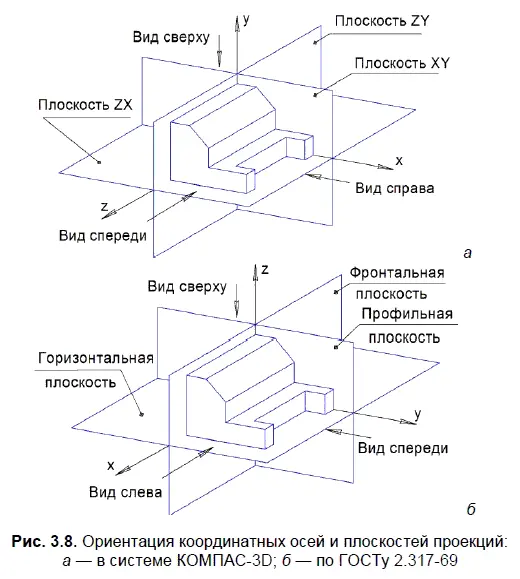

В системе КОМПАС-3В при ориентации Изометрия XYZкоординатные оси и плоскости проекций расположены так, как показано на рис. 3.8, а. Эта ориентация не совпадает с требованиями ГОСТа 2.317-69 (рис. 3.8, б).

При выполнении чертежа детали необходимо правильно выбрать главное изображение. Согласно ГОСТу 2.305-68, в качестве главного принимается изображение на фронтальной плоскости проекций. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме, размерах и функциональном назначении предмета.

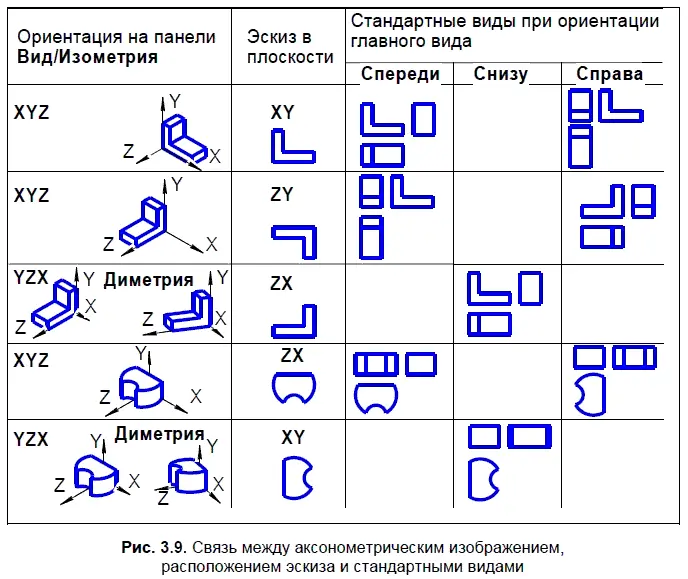

При создании трехмерной модели от выбора главного вида зависит форма основания моделируемой детали и эскиза этого основания. На рис. 3.9 показана связь между аксонометрическим изображением, расположением эскиза и стандартными видами (при различных ориентациях главного вида).

На основе анализа изображений на рис. 3.9 можно сделать следующие рекомендации по выбору начальной ориентации плоскостей проекций при создании моделей:

□ в общем случае целесообразен выбор ориентации Изометрия XYZ, при этом изображение в эскизе плоскости yz должно быть перевернуто;

□ выбор ориентации Изометрия YZXоправдан при необходимости получения аксонометрии в прямоугольной диметрической проекции;

□ ориентацию Изометрия ZXYпри выполнении учебных заданий, рассматриваемых в данной книге, не применять.

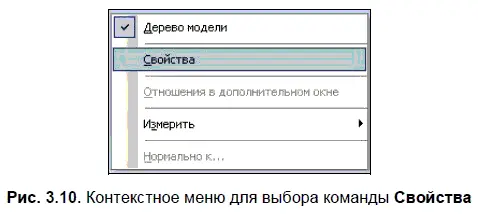

Щелкните правой кнопкой мыши в любом пустом месте окна модели. Из контекстного меню вызовите команду Свойства(рис. 3.10).

На Панели свойств в поле Обозначениевведите обозначение (например, ПМИГ ХХХХ10) и наименование детали (Опора) в поле Наименование, определите или задайте ее цвет (рис. 3.11). Нажмите кнопку Создать объектна Панели специального управления:

В профессиональной версии возможен выбор марки материала, из которого изготавливается деталь.

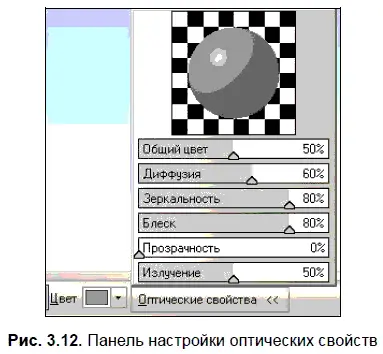

Очень часто параллельные грани детали сливаются на полутоновом изображении. Восприятие такого изображения можно улучшить, если свойства параллельных граней сделать разными. Чтобы задать свойства поверхности (степень блеска, прозрачность и т. д.) через контекстное меню выбора команды Свойства, необходимо вызвать панель настройки оптических свойств (рис. 3.12).

Настроив свойства поверхности, необходимо подтвердить сделанные изменения.

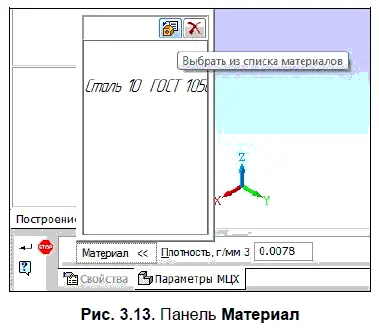

При работе с деталью можно выбрать материал, из которого она должна изготавливаться. Через контекстное меню выбора команды Свойстванеобходимо вызвать Панель свойств, переключиться на вкладку Параметры МЦХи нажать кнопку Материал(рис. 3.13).

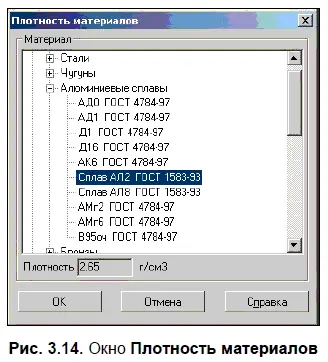

На появившейся панели кнопка Выбрать из списка материаловпозволяет выбрать материал из справочного файла плотностей. В окне Плотность материалов(рис. 3.14) можно раскрыть нужный раздел и указать марку материала.

В профессиональной версии системы, расположенная на панели Материалкнопка Выбрать из справочника материаловпозволяет обратиться к справочнику материалов и сортаментов.
